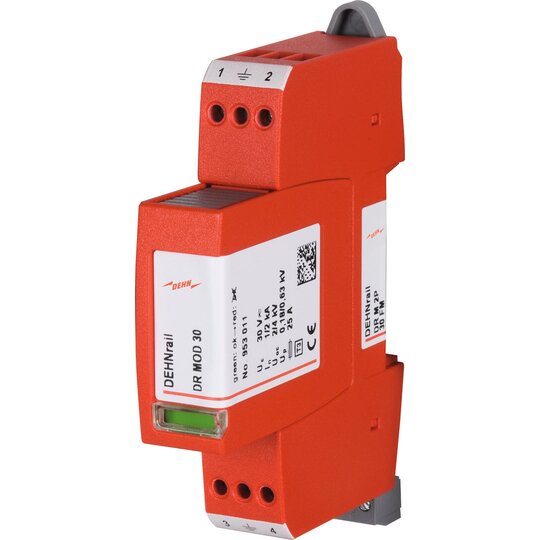

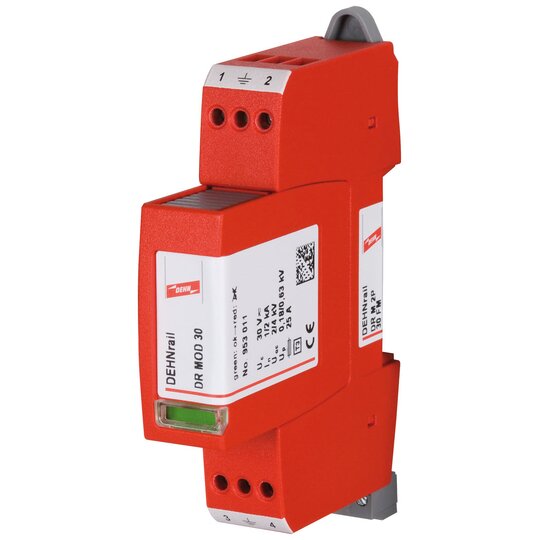

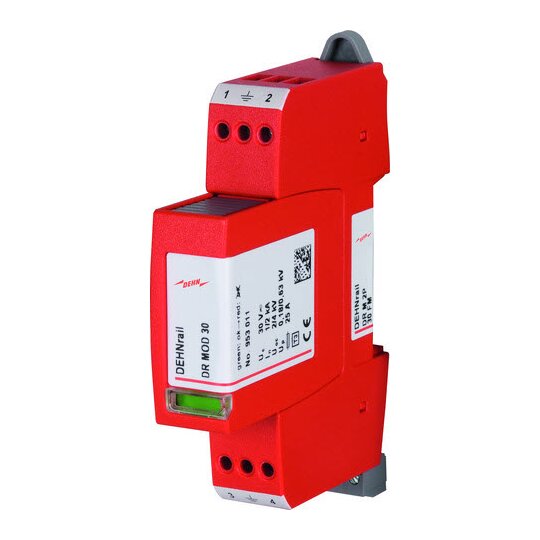

Dehn 953206 DRM2P30FM Überspannungs-
ableiter Typ 3 DEHNrail M 2pol 30V
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2030124
- EAN
- 4013364109711
- Hersteller-Nr.
- 953206
- DEHA.-Nr.
- 2580623
- eClass.-Nr.
- 27130806
- Zolltarif-Nr.
- 85363030
| Nennspannung AC | 24 V |
| Höchste Dauerspannung AC | 30 V |
| Höchste Dauerspannung DC | 30 V |
| Nennlaststrom | 25 A |
| Nennableitstoßstrom (8/20) (L-N) | 1 kA |
| Gesamtableitstoßstrom (8/20) (L+N-PE) | 2 kA |
| Schutzpegel L-N | 0,18 kV |
| Schutzpegel L-PE/N-PE | 0,63 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
| Polzahl | 2 |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2,5 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 3 | true |
| Mit Entstörfilter | false |
| Schutzart (IP) | IP20 |
Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 û 2 und höher.m: 2 kA Schutzpegel L/N: <, 0,18 kV Vorsicherung: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 2P 30 FM Art.-Nr.: 953206 oder gleichwertig.
