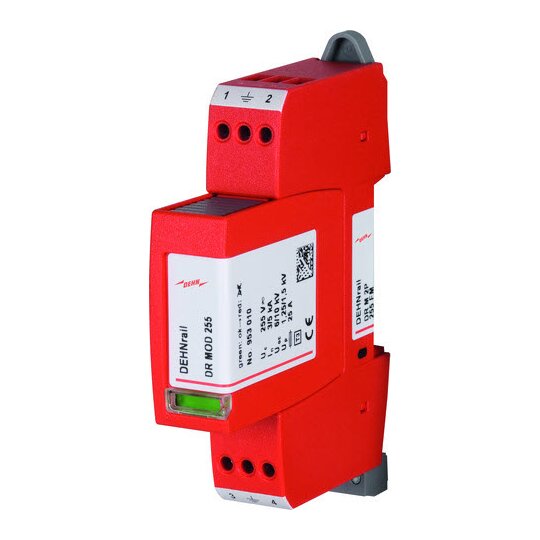

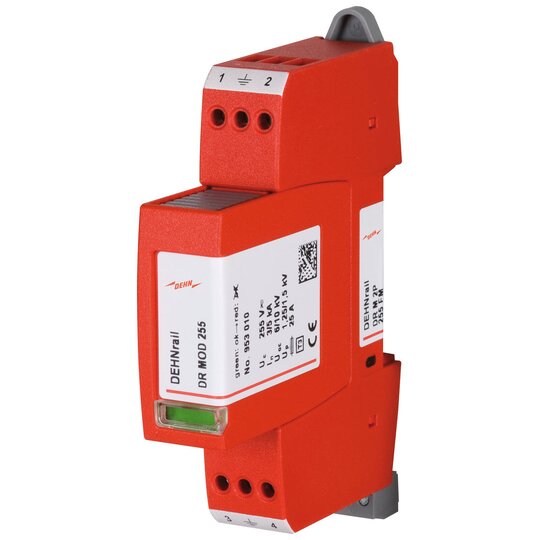

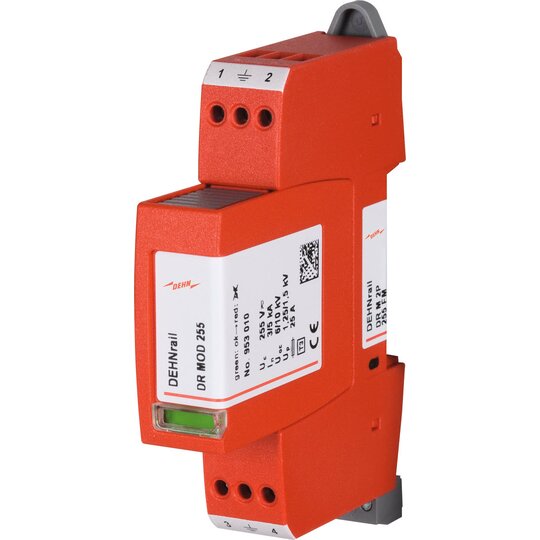

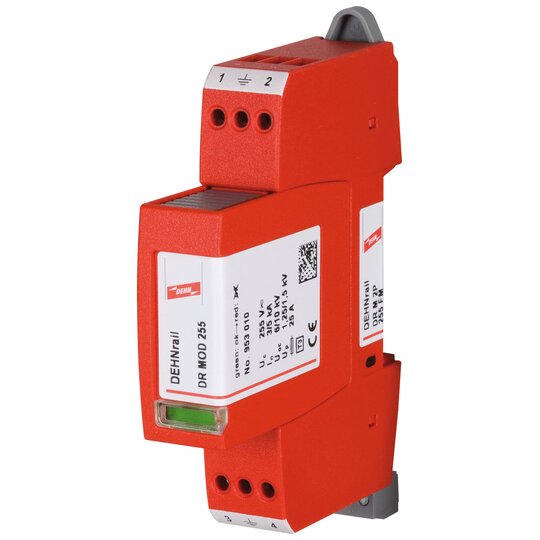

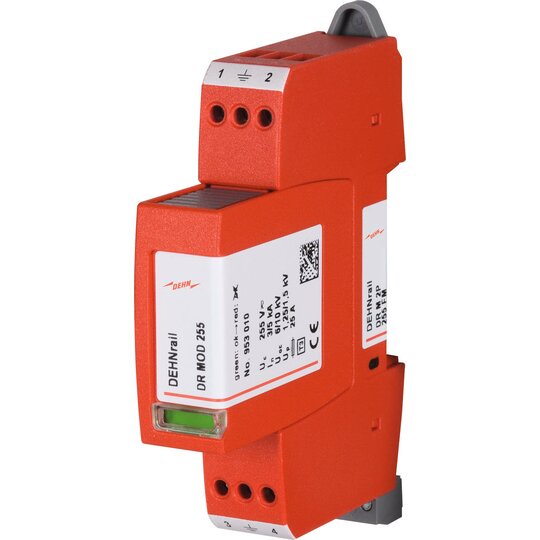

Dehn 953205 DRM2P255FM Überspannungs- ableiter Typ 3 DEHNrail M 2pol 255V

Hersteller-Nr. 953205 52047
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030101
EAN
4013364108318
DEHA.-Nr.
2348552
eClass.-Nr.
27130806
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Nennspannung AC 230 V
Höchste Dauerspannung AC 255 V
Höchste Dauerspannung DC 255 V
Nennlaststrom 25 A
Nennableitstoßstrom (8/20) (L-N) 3 kA
Gesamtableitstoßstrom (8/20) (L+N-PE) 5 kA
Schutzpegel L-N 1,25 kV
Schutzpegel L-PE/N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 25 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 25 A
Polzahl 2
Montageart Hutschiene TH35
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 4 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 2,5 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 3 true
Mit Entstörfilter false
Schutzart (IP) IP20

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 û 2 und höher.samtableitstoßstrom: 5 kA Schutzpegel L/N: &lt, 1,25 kV Vorsicherung: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 2P 255 FM Art.-Nr.: 953205 oder gleichwertig.
