Nennspannung AC | 120 V |
Höchste Dauerspannung AC | 150 V |
Höchste Dauerspannung DC | 150 V |
Nennlaststrom | 25 A |
Nennableitstoßstrom (8/20) (L-N) | 2 kA |
Gesamtableitstoßstrom (8/20) (L+N-PE) | 4 kA |
Schutzpegel L-N | 0,64 kV |
Schutzpegel L-PE/N-PE | 0,8 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
Polzahl | 2 |
Montageart | Hutschiene TH35 |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 2,5 qmm |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 3 | true |
Mit Entstörfilter | false |
Schutzart (IP) | IP20 |

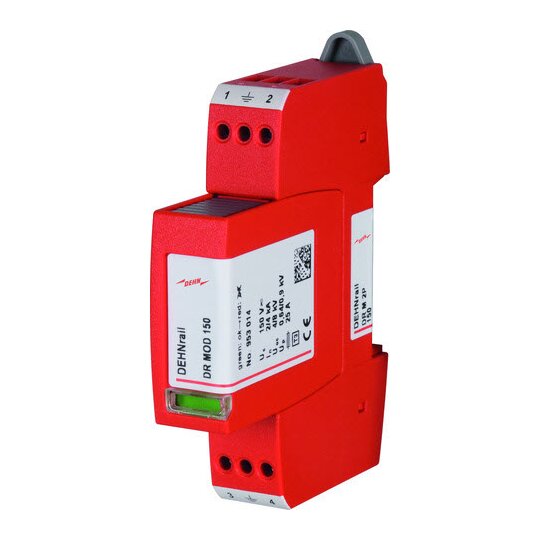

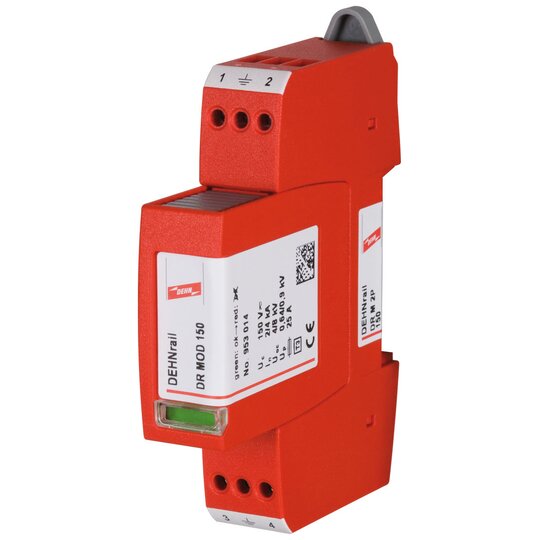

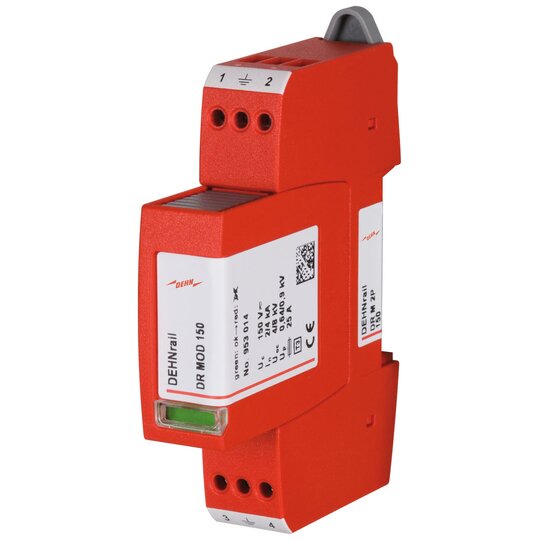

Überspannungs-Ableiter DEHNrail M 2P 150 2-poliger, modularer, steckbarer Überspannungs-Ableiter zum Schutz von Endgeräten der Industrieelektronik Breite 1TE, Defektanzeige Ableiter Typ 3 nach EN 61643-11 Höchste Dauerspannung: 150 V ac/dc Gesamtableitstoßstrom: 4 kA Schutzpegel L/N: <, 0,64 kV Vorsicherung: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 2P 150 Art.-Nr.: 953204 oder gleichwertig.
Art.-Nr.
2030450
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2030473
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2030474
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2030475
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
Art.-Nr.
2030476
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
