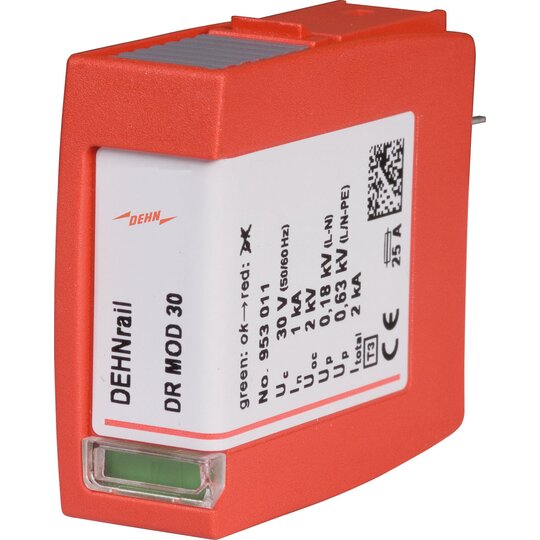

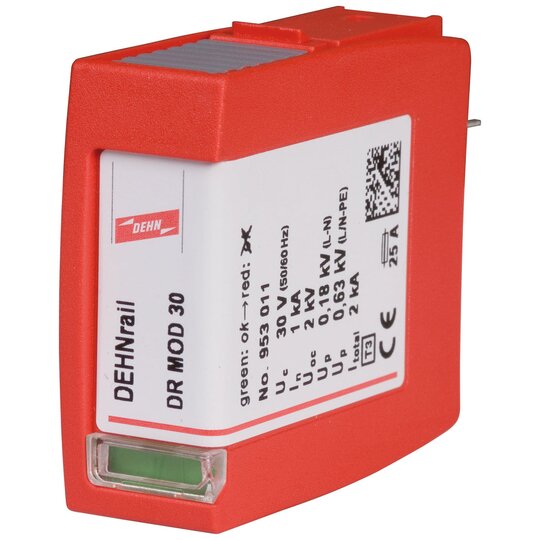

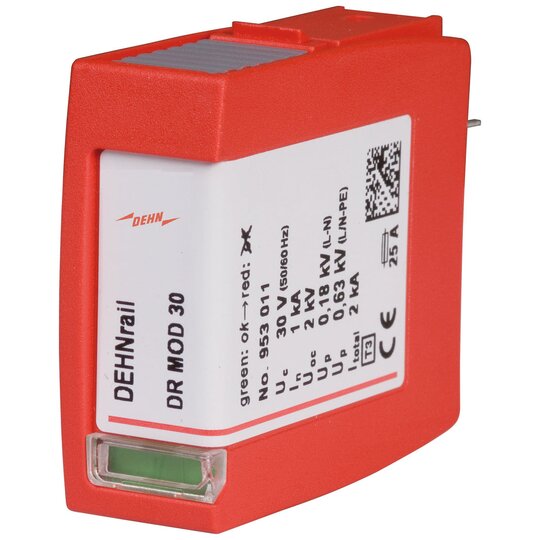

Dehn 953011 DRMOD30 Überspannungs- ableiter Typ 3 2pol 30V f.DEHNrail M

Hersteller-Nr. 953011 52249
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030473
EAN
4013364109636
DEHA.-Nr.
2580615
eClass.-Nr.
27130806
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Nennspannung AC 24 V
Höchste Dauerspannung AC 30 V
Höchste Dauerspannung DC 30 V
Nennlaststrom 25 A
Nennableitstoßstrom (8/20) (L-N) 1 kA
Gesamtableitstoßstrom (8/20) (L+N-PE) 2 kA
Schutzpegel L-N 0,18 kV
Schutzpegel L-PE/N-PE 0,63 kV
Polzahl 1
Montageart auf Basiselement
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 3 true
Mit Entstörfilter false

Schutzmodul DEHNrail M 2P DR MOD 30 Steckbares Schutzmodul für DEHNrail M 2P 30 (FM) der Red/Line - Produktfamilie nach EN 61643-11 mit integrierter Y-Schutzbeschaltung Höchste Dauerspannung: 30 V ac/dc Gesamtableitstoßstrom: 2 kA Schutzpegel L/N: &lt, 0,18 kV Fabrikat: DEHN Typ: DR MOD 30 Art.-Nr.: 953011 oder gleichwertig.

12346583_34956669.pdf

Schaltbild

Download (Stand: 03.04.2025)

12346583_34956670.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3006561B.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12346583_12346585.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
