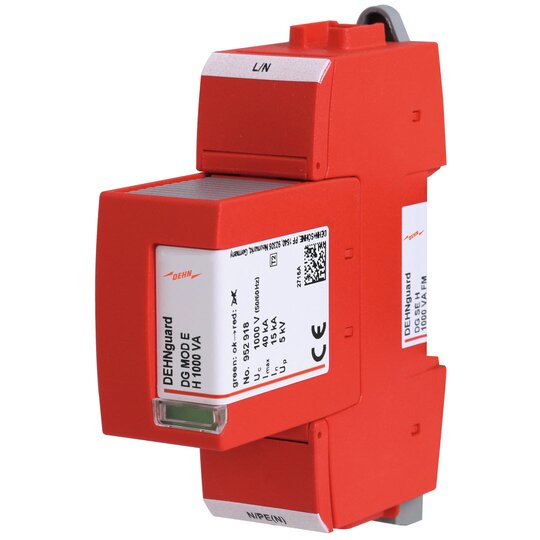

Dehn 952940 DG SE H 1000 VA FM Überspannungsableiter Typ2 1p Uc 1000VAC

Ihr Nettopreis
Art.-Nr.
2032733
EAN
4013364308329
Hersteller-Nr.
952940
DEHA.-Nr.
5065369
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT true
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 15 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 690 V
Höchste Dauerspannung AC 1000 V
Schutzpegel 5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 1,5 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard SE H 1000 VA FM 1-poliger, modularer, steckbarer Überspannungs-Ableiter mit Fernmeldekontakt, Breite 1,5TE Ableiter Typ 2 nach EN 61643-11 Höchste Dauerspannung: 1000 V ac Schutzpegel: &lt,= 5 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG SE H 1000 VA FM Art.-Nr.: 952940 oder gleichwertig.

12345815_34953917.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345815_34953905.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3006370.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345815_12345837.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
