| Netzform DC |
false |
| Netzform IT |
true |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Max. Ableitstoßstrom (8/20) |
40 kA |
| Nennspannung AC |
690 V |
| Höchste Dauerspannung AC |
1000 V |
| Schutzpegel |
4,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
100 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
true |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
1,5 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

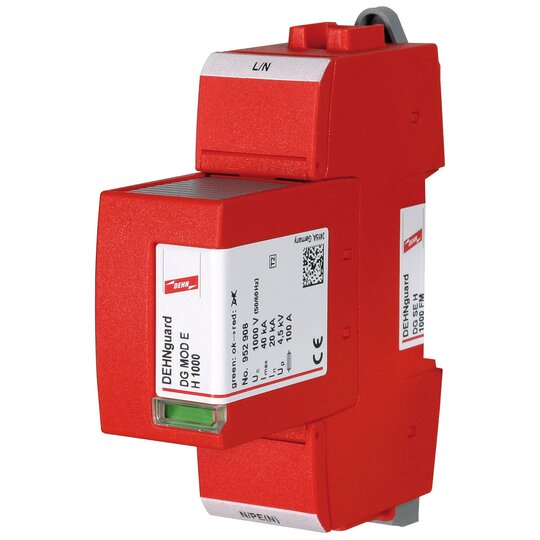

Einpoliger Überspannungsableiter DEHNguard SE H, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG SE H 1000 FM Art.-Nr.: 952938 oder gleichwertig.
12345815_34953904.pdf
Schaltbild
|
12345815_34953905.pdf
Maßzeichnung
|
3003941.pdf
Montageanleitung
|
12345815_12345834.pdf
Produktdatenblatt
|
|
|
|
|
