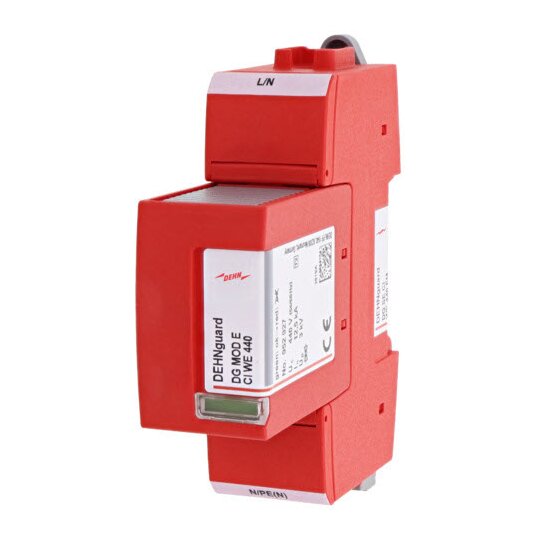

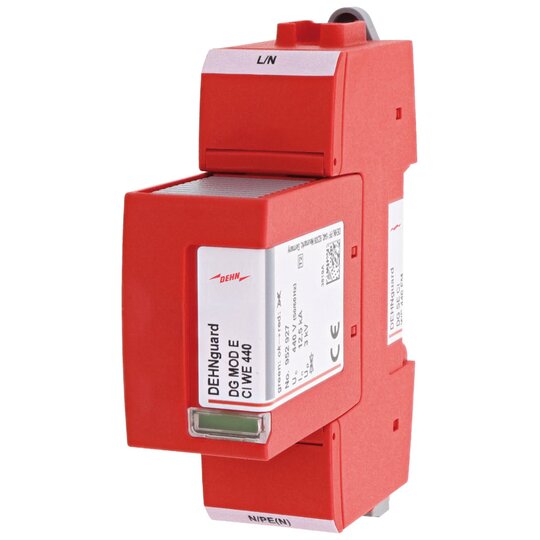

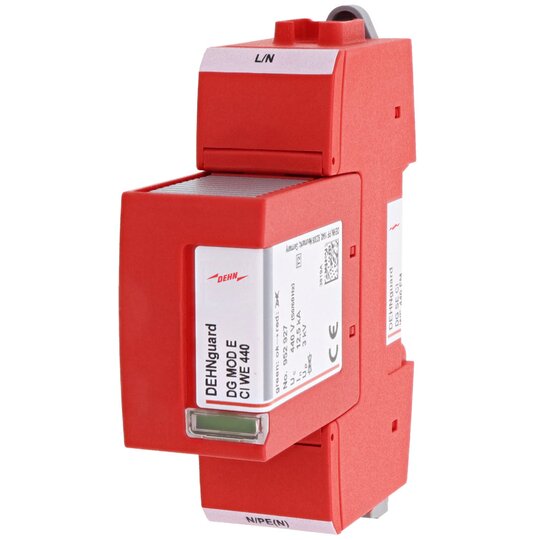

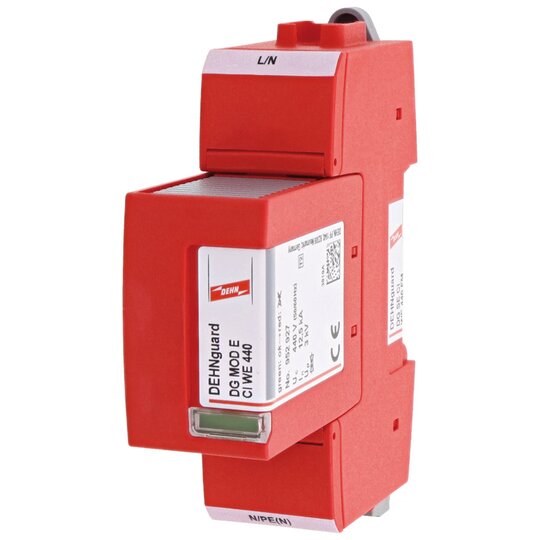

Dehn 952923 DG SE CI WE 440 FM Überspannungsableiter Typ2 DEHNguard SE

Listenpreis
Art.-Nr.
2031302
EAN
4013364322639
Hersteller-Nr.
952923
DEHA.-Nr.
5510430
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT true
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 12,5 kA
Nennspannung AC 400 V
Höchste Dauerspannung AC 440 V
Schutzpegel 3 kV
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße sonstige
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard SE CI WE 440 FM 1-poliger modularer, steckbarer Überspannungs-Ableiter mit integrierter Vorsicherung, Breite 1,5TE mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 mech. Defektanzeige für Ableiter und integrierter Sicherung Höchste Dauerspannung: 440 V ac Varistor-Bemessungsspannung: 750 V ac Schutzpegel: &lt,= 3 kV Nennableitstoßstrom: 12,5 kA Vorsicherungsfrei zu betreiben in Anlagen bis zu einem max. Kurzschlussstrom von 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG SE CI WE 440 FM Art.-Nr.: 952923 oder gleichwertig.

12345762_34953739.pdf

Schaltbild

Download (Stand: 19.12.2024)

12345815_34953905.pdf

Maßzeichnung

Download (Stand: 19.12.2024)

3007228.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12345762_12345776.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)

REACH-Erklärung

Download (Stand: 19.12.2024)
