| Netzform DC |
false |
| Netzform IT |
true |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
12,5 kA |
| Nennspannung AC |
400 V |
| Höchste Dauerspannung AC |
440 V |
| Schutzpegel |
2 kV |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
true |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
1,5 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

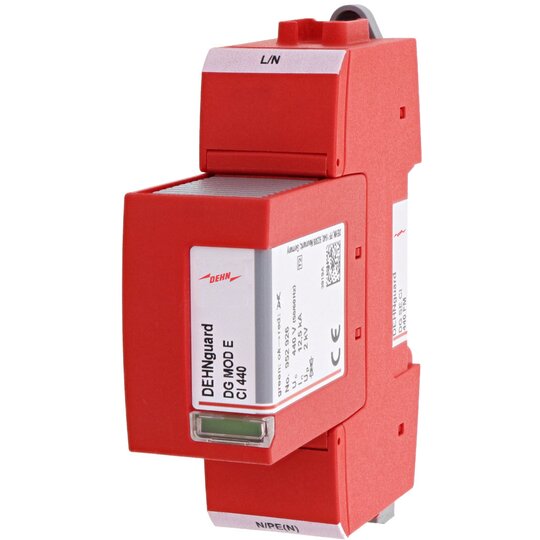

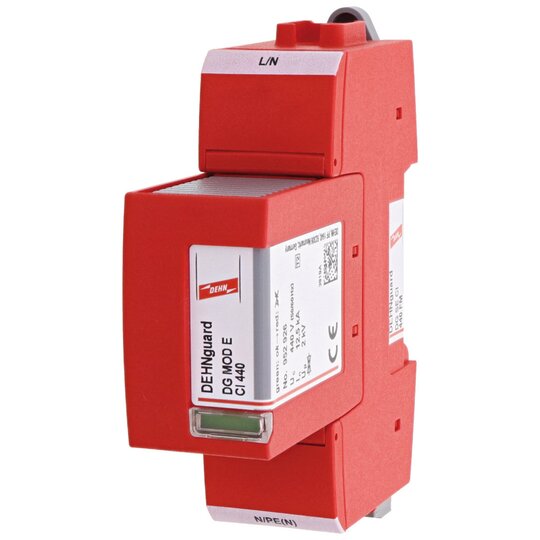

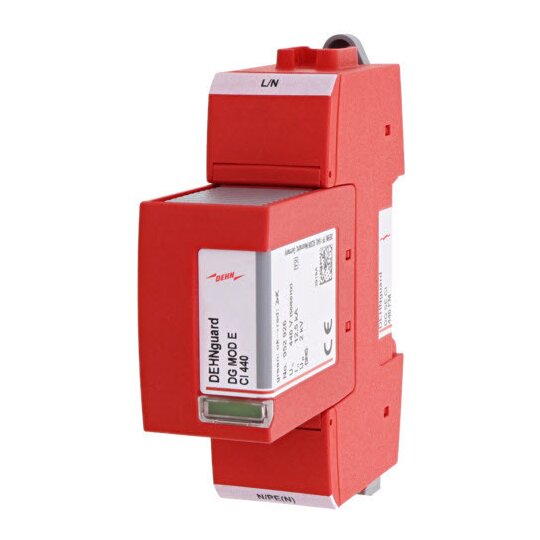

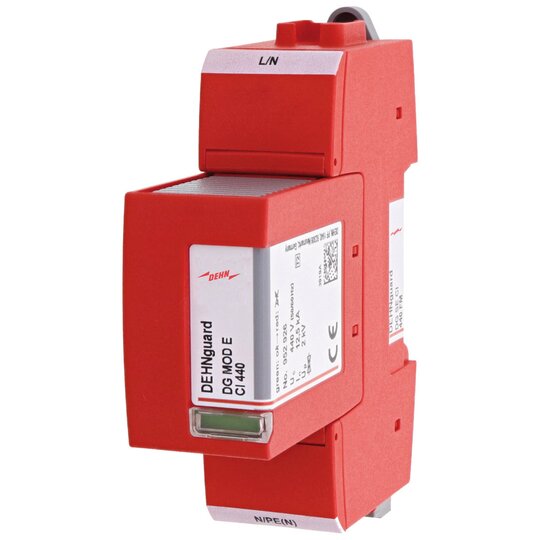

Überspannungs-Ableiter DEHNguard SE CI 440 FM 1-poliger modularer, steckbarer Überspannungs-Ableiter mit integrierter Vorsicherung, Breite 1,5TE mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 mech. Defektanzeige für Ableiter und integrierter Sicherung Höchste Dauerspannung:440 V ac Schutzpegel: <,= 2 kV Nennableitstoßstrom: 12,5 kA Vorsicherungsfrei zu betreiben in Anlagen bis zu einem max. Kurzschlussstrom von 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG SE CI 440 FM Art.-Nr.: 952920 oder gleichwertig.'
