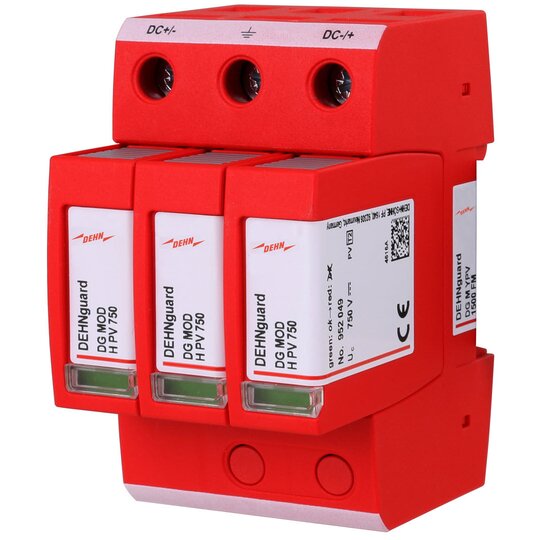

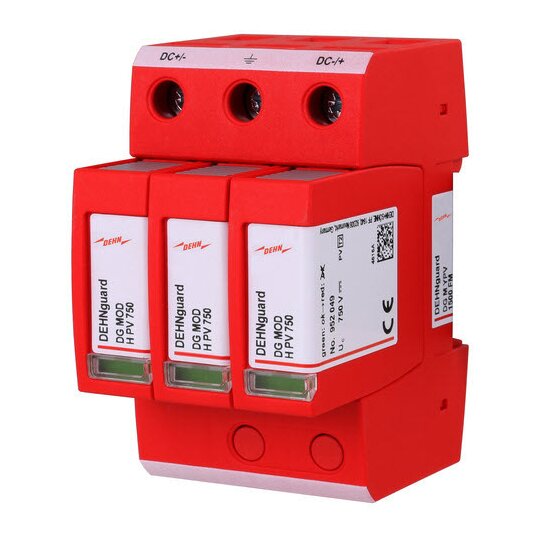

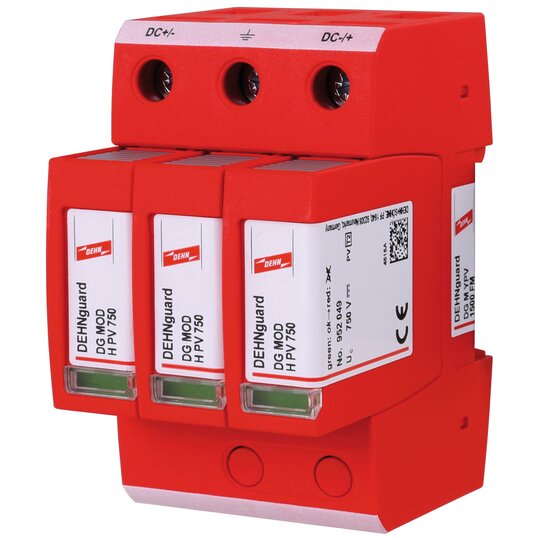

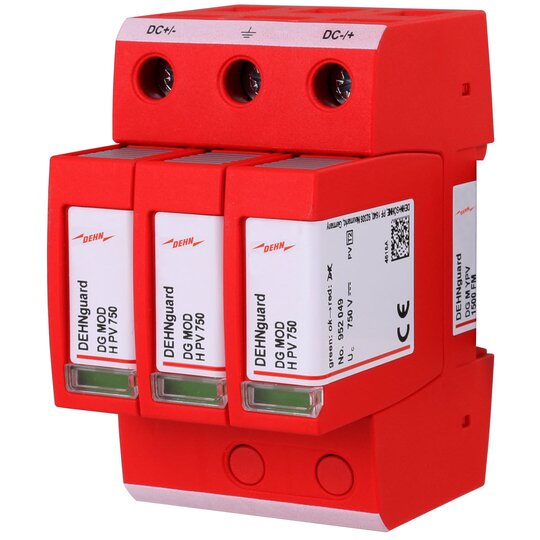

Dehn 952567 DG M YPV 1500 FM Überspannungsableiter Typ 2 DEHNguard

Ihr Nettopreis
Art.-Nr.
2032734
EAN
4013364327726
Hersteller-Nr.
952567
DEHA.-Nr.
5187562
eClass.-Nr.
27130805
Zolltarif-Nr.
85354000
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 15 kA
Max. Ableitstoßstrom (8/20) 40 kA
Max. PV-Spannung 1500 V
Schutzpegel 5 kV
Kurzschlussfestigkeit (Isccr) 10 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard M YPV 1500 FM Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter bis 1500 V DC, Breite 3TE Defektanzeige Mit Fernmeldekontakt Typ 2 nach EN 61643-31 Einsetzbar gemäß IEC 60364-7-712 Maximale PV-Spannung: &lt,= 1500 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: &lt,= 5 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG M YPV 1500 FM Art.-Nr.: 952567 oder gleichwertig.

12346367_34955956.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346400_34956132.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3018983.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346367_12346391.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
