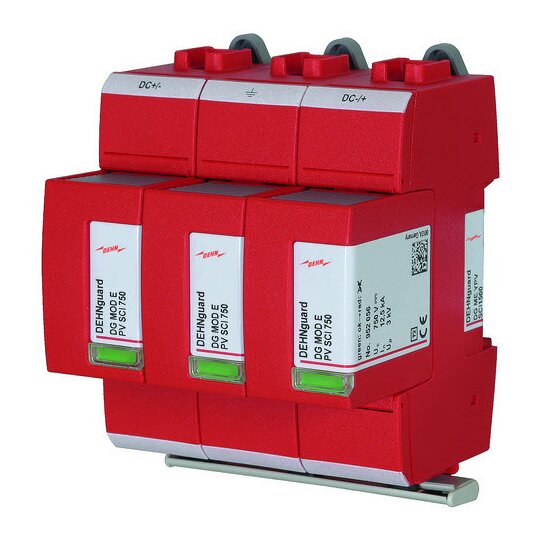

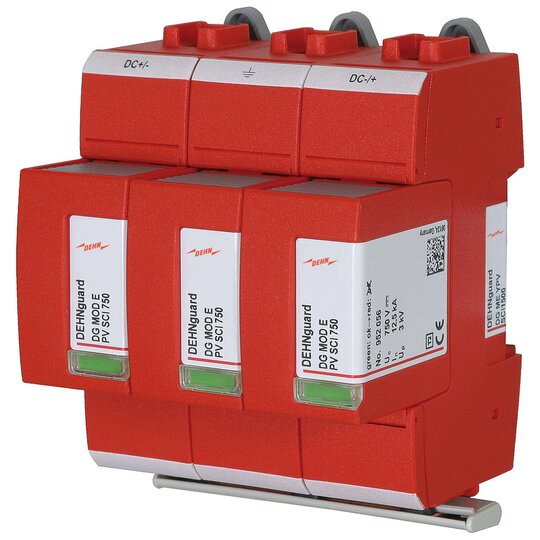

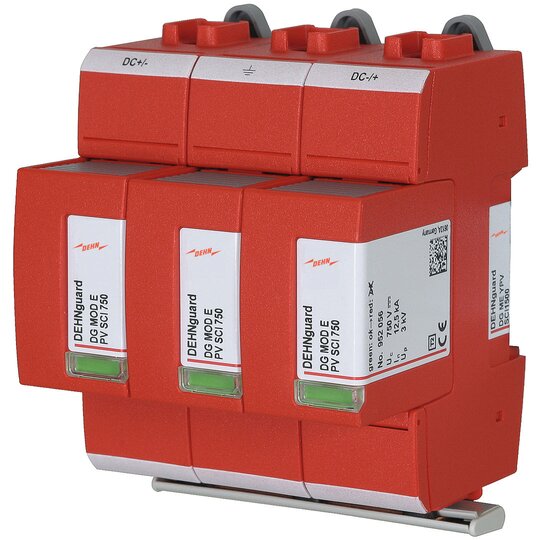

Dehn 952520 DG ME YPV SCI 1500 ÜS-Ableiter Typ2 DEHNguard ME Mehrpolig

Ihr Nettopreis
Art.-Nr.
2032662
EAN
4013364149069
Hersteller-Nr.
952520
DEHA.-Nr.
3918844
eClass.-Nr.
27130805
Zolltarif-Nr.
85354000
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 12,5 kA
Max. PV-Spannung 1500 V
Schutzpegel 6 kV
Kurzschlussfestigkeit (Isccr) 10 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4,5 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard ME YPV SCI, Typ 2 nach EN 50539-11 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen). Maximale PV-Spannung: &lt,= 1500 V DC Gesamtableitstoßstrom: 25 kA Schutzpegel: &lt,= 6 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG ME YPV SCI 1500 Art.-Nr.: 952520 oder gleichwertig.

12346461_34956210.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346461_34956211.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3020912.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346461_12346467.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
