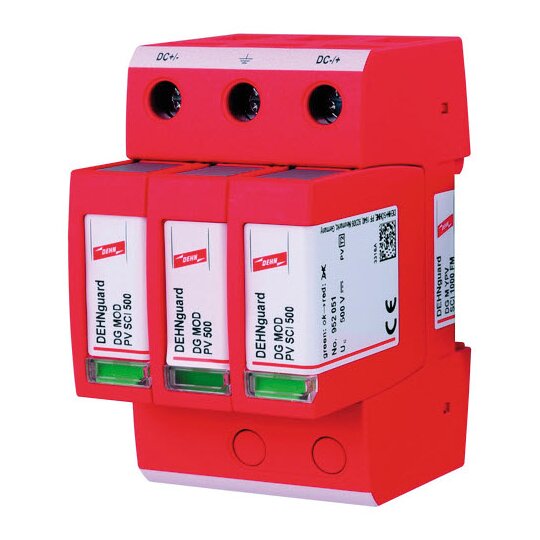

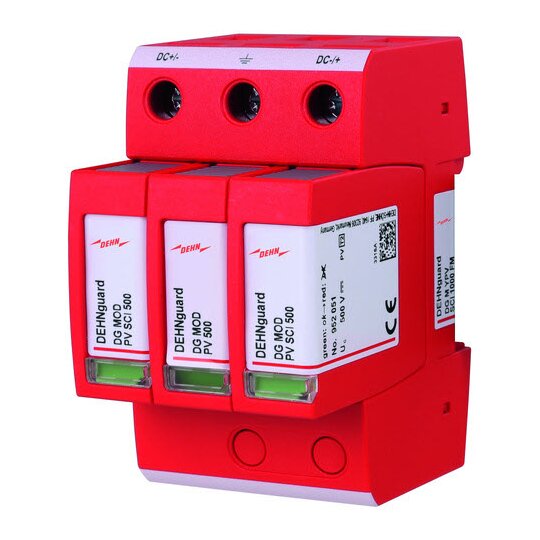

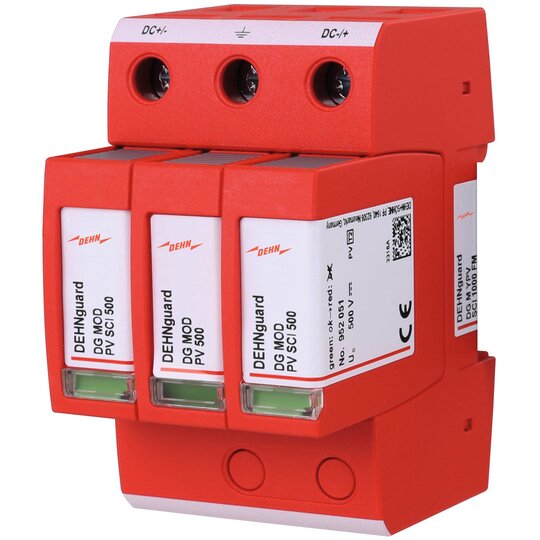

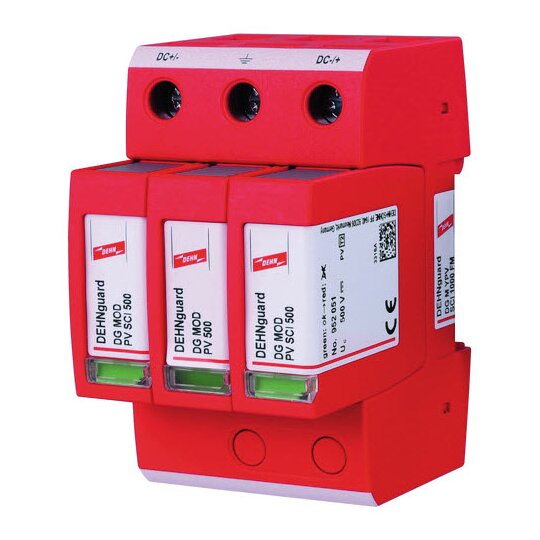

Dehn 952515 DGMYPVSCI1000FM Überspannungsableiter Typ2 DEHNguard M
1 Stück

Ihr Nettopreis
Art.-Nr.
2030595
EAN
4013364126435
Hersteller-Nr.
952515
DEHA.-Nr.
3156790
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 12,5 kA
Max. Ableitstoßstrom (8/20) 25 kA
Max. PV-Spannung 1000 V
Schutzpegel 4 kV
Kurzschlussfestigkeit (Isccr) 10 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).l Maximale PV-Spannung: &lt,= 1000 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: &lt,= 4 kV Kurzschlussfestigeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG M YPV SCI 1000 FM Art.-Nr.: 952515 oder gleichwertig.

Dehn 952589 STAK25 Stiftanschlussklemme
zur V-Verdrahtung Ü-schutzgeräten -25qmm
Dehn 52537
Art.-Nr.
2030801
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
Dehn DG MOD PV 600 Überspannungs-
abkeiter Schutzmodul 952044
Dehn 52785
Art.-Nr.
2031056
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

12346400_34956131.pdf

Schaltbild

Download (Stand: 09.01.2025)

12346400_34956132.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3017038B.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12346400_12346449.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
