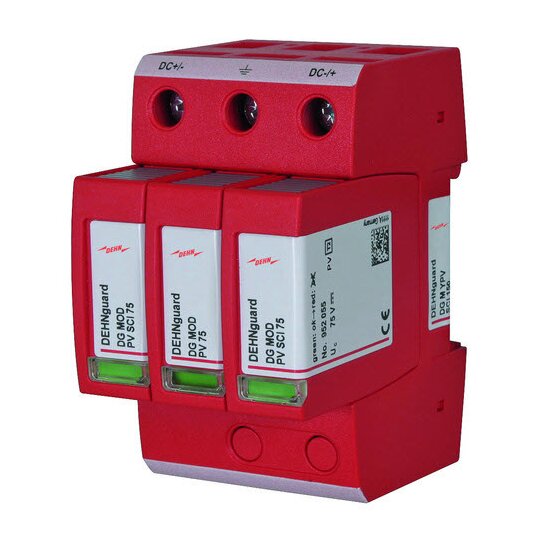

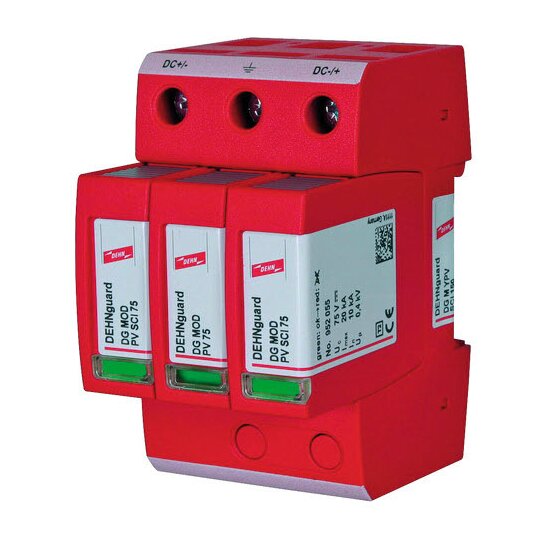

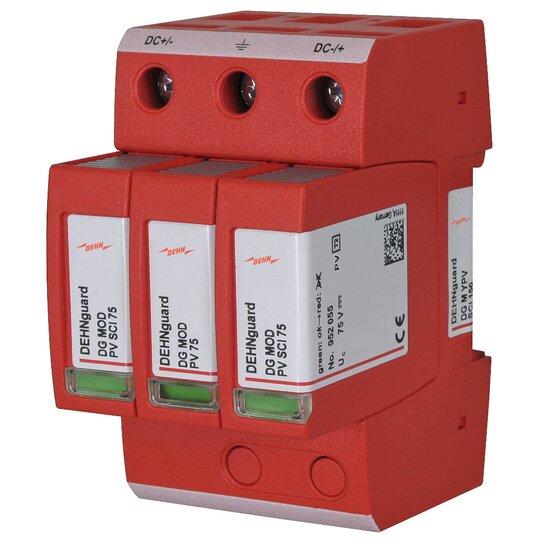

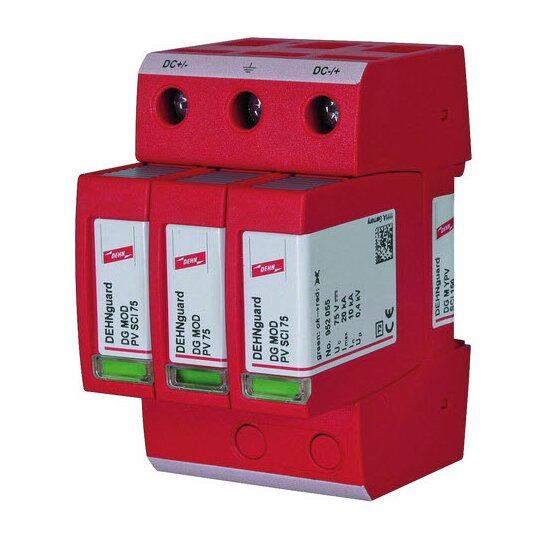

Dehn 952513 DGMYPVSCI150 Überspannungs- ableiter Typ2 DEHNguard M Mehrpolig

Ihr Nettopreis
Art.-Nr.
2032649
EAN
4013364136663
Hersteller-Nr.
952513
DEHA.-Nr.
3544981
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Max. PV-Spannung 150 V
Schutzpegel 0,8 kV
Kurzschlussfestigkeit (Isccr) 10 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard M YPV SCI 150 Mehrpoliger modularer, steckbarer Photovoltaik-Ableiter bis 150 V DC mit 3-stufiger DC-Schalteinrichtung, Breite 3TE Defektanzeige Typ 2 nach EN 50539-11 Einsetzbar gemäß IEC 60364-7-712 Sichere elektrische Trennung im Schutzmodul Maximale PV-Spannung: &lt,= 150 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: &lt,= 0,8 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG M YPV SCI 150 Art.-Nr.: 952513 oder gleichwertig.

12346400_34956098.pdf

Schaltbild

Download (Stand: 24.02.2025)

12346400_34956099.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3017038A.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346400_12346440.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
