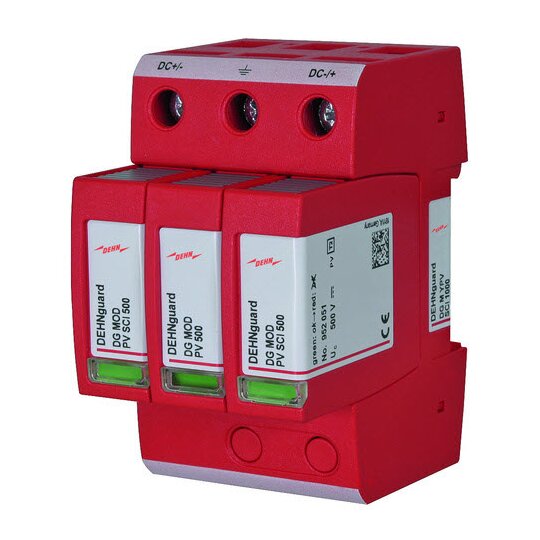

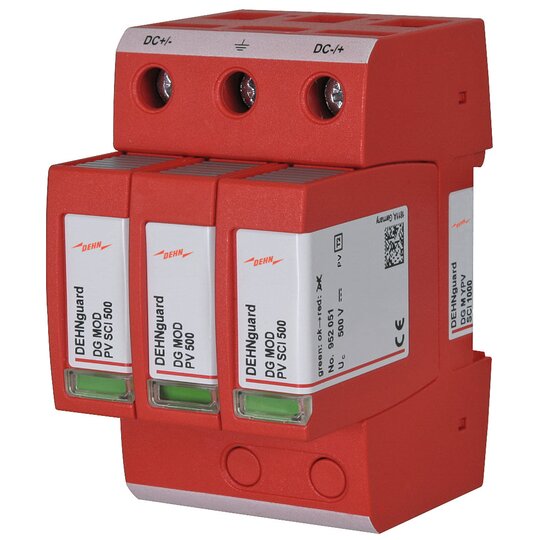

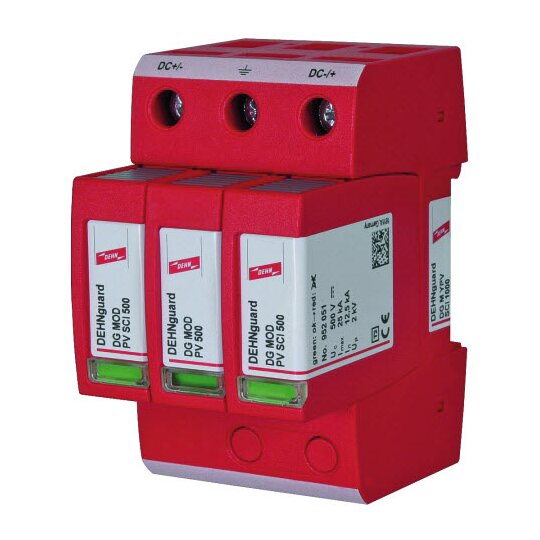

Dehn 952510 DGMYPVSCI1000 Überspannungs- ableiter Typ2 DEHNguard M Mehrpolig
Hersteller-Nr. 952510 52345
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2030594
- EAN
- 4013364126428
- DEHA.-Nr.
- 3074174
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12,5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | false |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen). Maximale PV-Spannung: <,= 1000 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: <,= 4 kV Kurzschlussfestigkeit Iscpv: 10 kA Fabrikat: DEHN Typ: DG M YPV SCI 1000 Art.-Nr.: 952510 oder gleichwertig.
