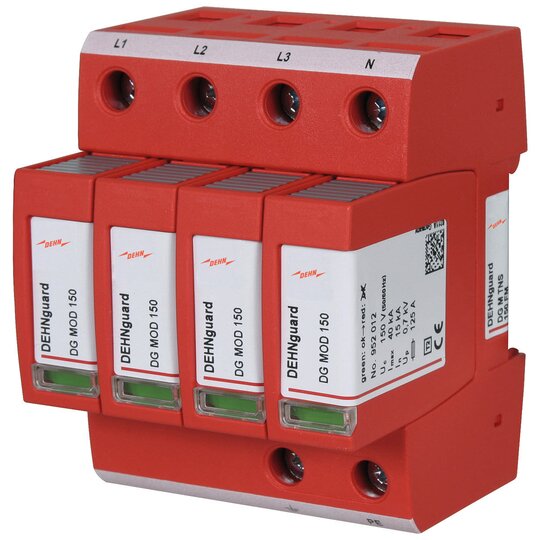

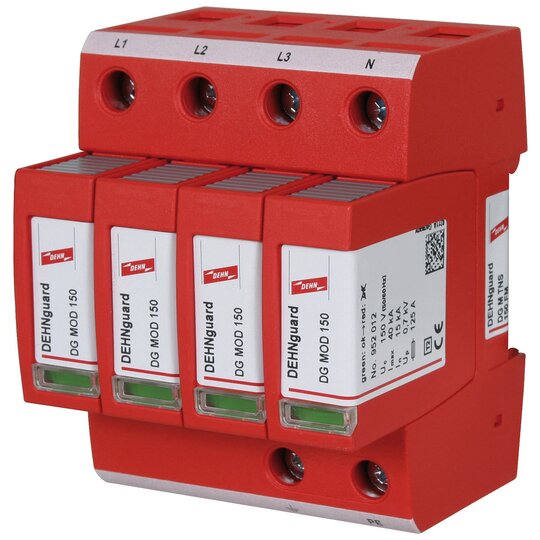

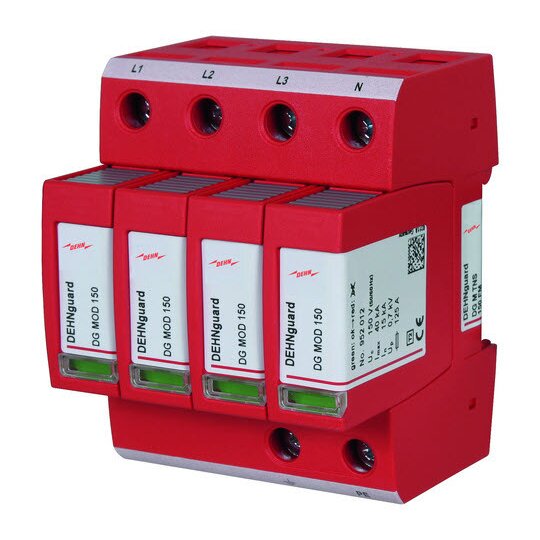

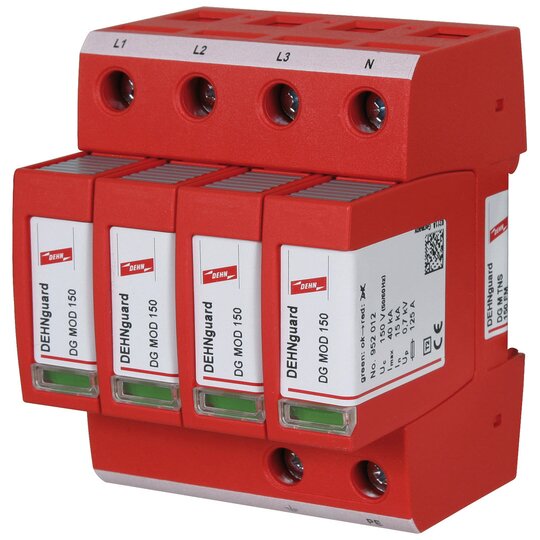

Dehn 952408 DG M TNS 150 FM Überspannungsableiter Typ 2 DEHNguard M

Hersteller-Nr. 952408 283391954
Ihr Nettopreis
Art.-Nr.
2032630
EAN
4013364128576
DEHA.-Nr.
3218905
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 15 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 120 V
Höchste Dauerspannung AC 150 V
Schutzpegel 0,7 kV
Schutzpegel N-PE 0,7 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 50 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. &lt,= 0,7 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TNS 150 FM Art.-Nr.: 952408 oder gleichwertig.

12345447_34953413.pdf

Schaltbild

Download (Stand: 02.04.2025)

12345447_34953414.pdf

Maßzeichnung

Download (Stand: 02.04.2025)

3010037.pdf

Montageanleitung

Download (Stand: 02.04.2025)

12345447_12345697.pdf

Produktdatenblatt

Download (Stand: 02.04.2025)

Deeplink Produktseite

Download (Stand: 02.04.2025)

REACH-Erklärung

Download (Stand: 02.04.2025)
