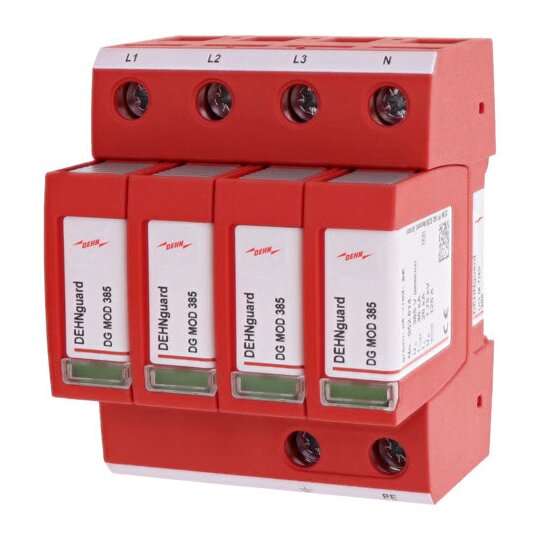

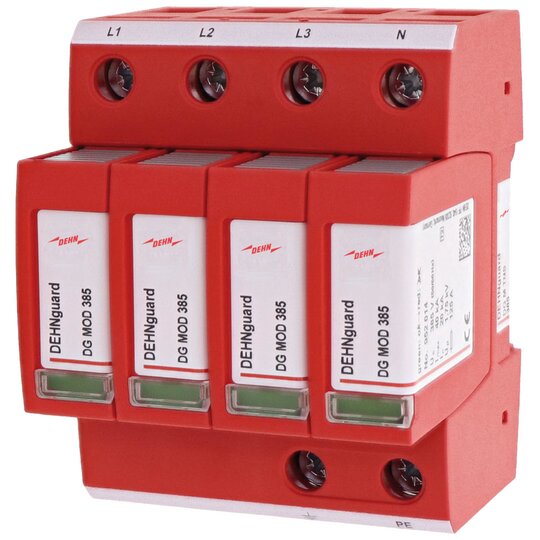

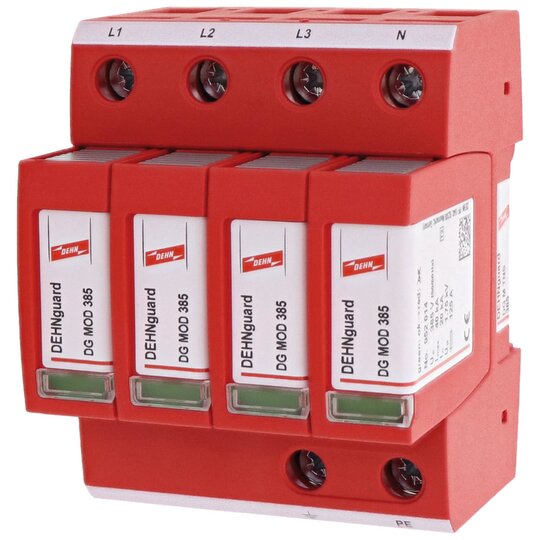

Dehn 952404 DGMTNS385 Überspannungsabl.
Typ2 DEHNguard M 4-pol f.TN-S-Systeme
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2030661
- EAN
- 4013364128545
- Hersteller-Nr.
- 952404
- DEHA.-Nr.
- 3218903
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | true |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 230 V |
| Höchste Dauerspannung AC | 385 V |
| Schutzpegel | 1,75 kV |
| Schutzpegel N-PE | 1,75 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | false |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Überspannungs-Ableiter DEHNguard M TNS 385 4-poliger, modularer, steckbarer Überspannungs-Ableiter für TN-S-Systeme, Breite 4TE Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 385 V ac Schutzpegel: <,= 1,75 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TNS 385 Art.-Nr.: 952404 oder gleichwertig.
