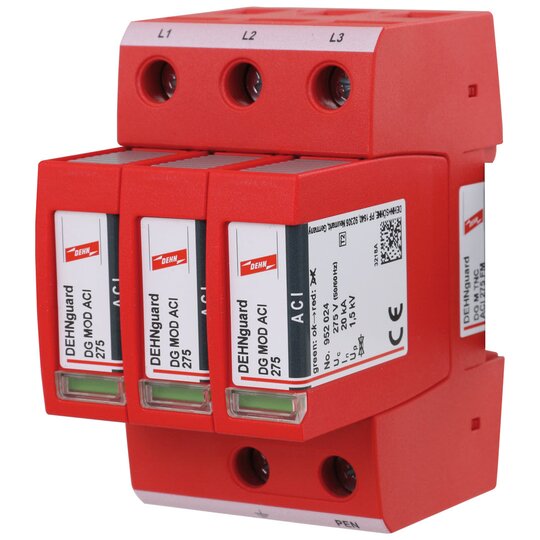

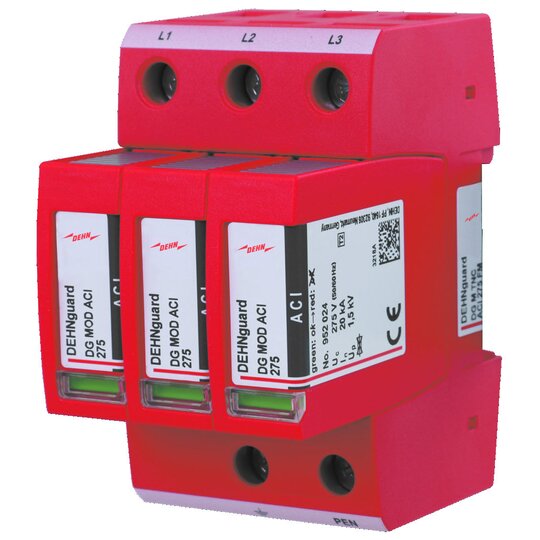

Dehn 952330 DG M TNC ACI 275 FM ÜS-Abl. Typ 2 DEHNguard M 3p 275V ACI
1 Stück

Ihr Nettopreis
Art.-Nr.
2031145
EAN
4013364376649
Hersteller-Nr.
952330
DEHA.-Nr.
5711684
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C true
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel 1,5 kV
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei true
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom: 20 kA Zusätzliche externe Sicherung nicht notwendig Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Mech. Defektanzeige für Ableiter Fabrikat: DEHN Typ: DG M TNC ACI 275 FM Art.-Nr.: 952330 oder gleichwertig.
