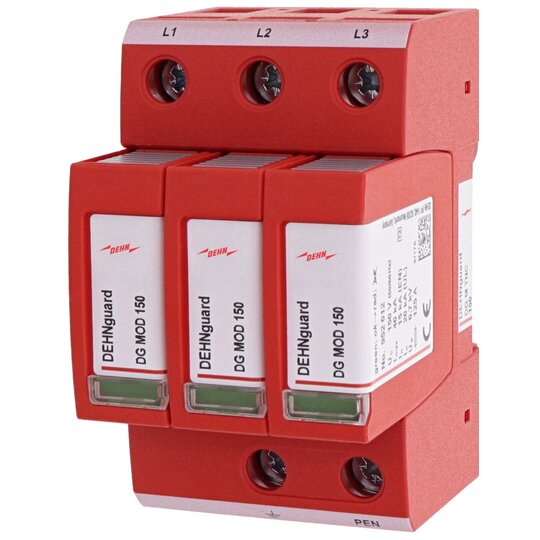

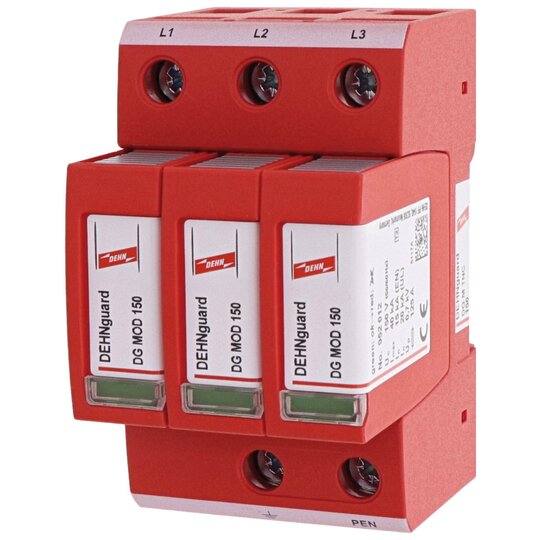

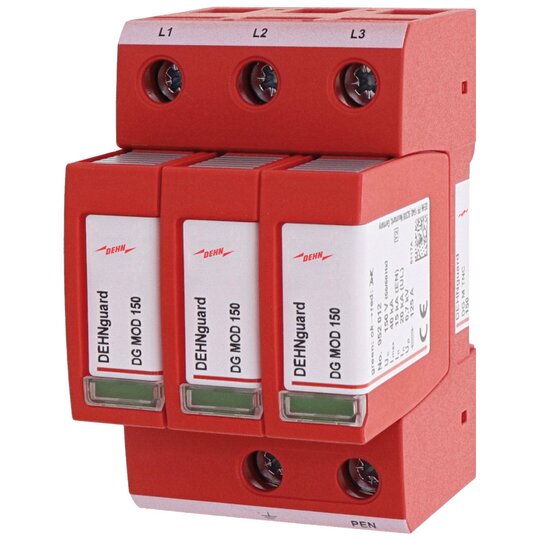

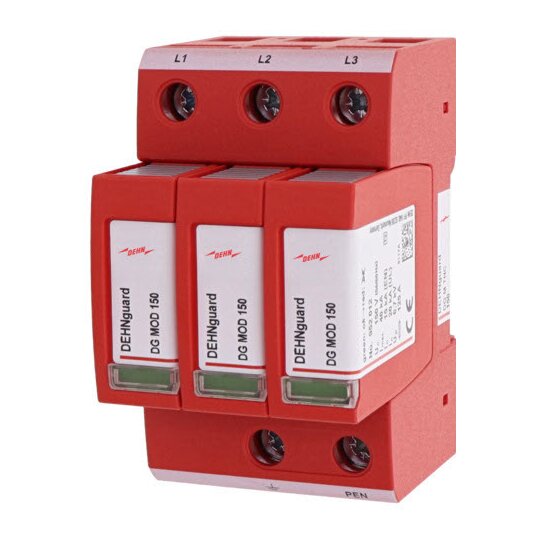

Dehn 952313 DG M TNC 150 Überspannungsableiter Typ 2 DEHNguard M

Ihr Nettopreis
Art.-Nr.
2032625
EAN
4013364123939
Hersteller-Nr.
952313
DEHA.-Nr.
3218893
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C true
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 15 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 120 V
Höchste Dauerspannung AC 150 V
Schutzpegel 0,7 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 50 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard M TNC 150 3-poliger, modularer steckbarer Überspannungs-Ableiter für TN-C-Systeme , Breite 3TE Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 150 V ac Schutzpegel: &lt,= 0,7 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TNC 150 Art.-Nr.: 952313 oder gleichwertig.'

12345447_34953294.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345447_34953295.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3010037.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345447_12345672.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
