| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Max. Ableitstoßstrom (8/20) |
40 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
385 V |
| Schutzpegel L-N |
1,75 kV |
| Schutzpegel N-PE |
1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
100 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

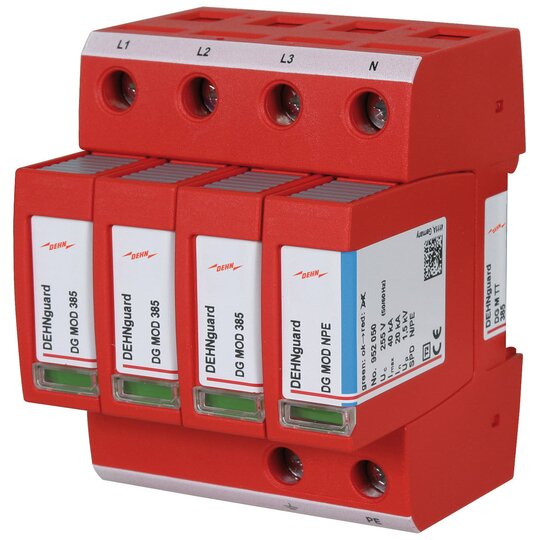

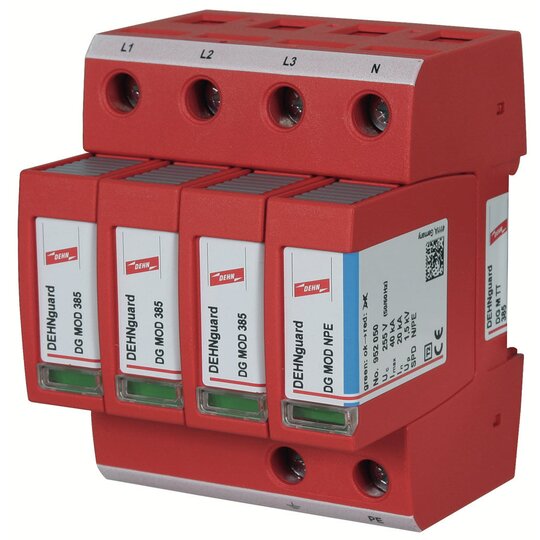

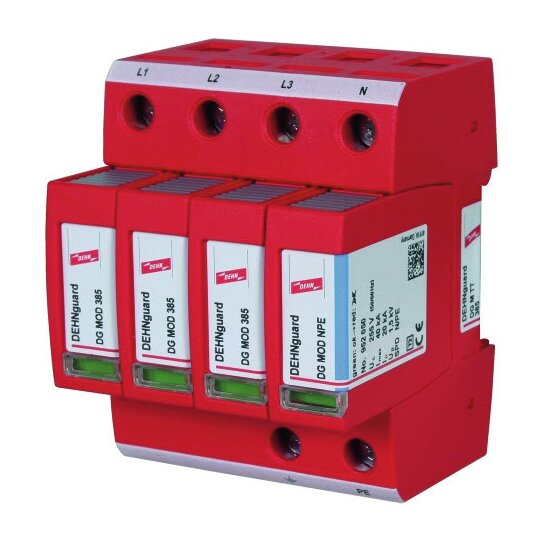

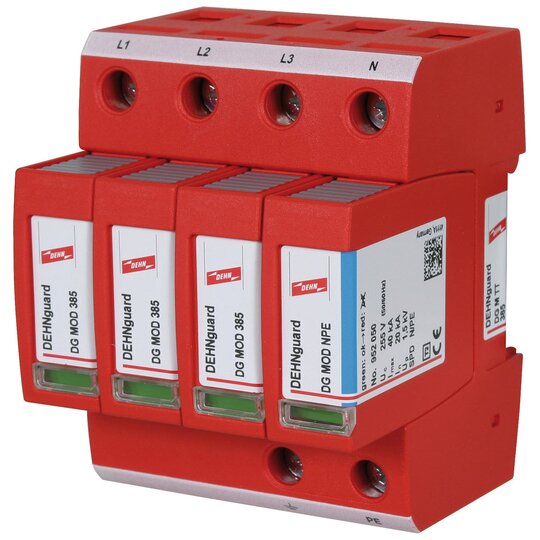

Überspannungs-Ableiter DEHNguard M TT 385 4-poliger, modularer, steckbarer Überspannungs-Ableiter für TT-und TN-S-Systeme, Breite 4TE Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung:385 V ac Schutzpegel: <,= 1,75 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TT 385 Art.-Nr.: 952311 oder gleichwertig.'
12345447_34953469.pdf
Schaltbild
|
12345447_34953381.pdf
Maßzeichnung
|
3006413.pdf
Montageanleitung
|
12345447_12345715.pdf
Produktdatenblatt
|
|
|
