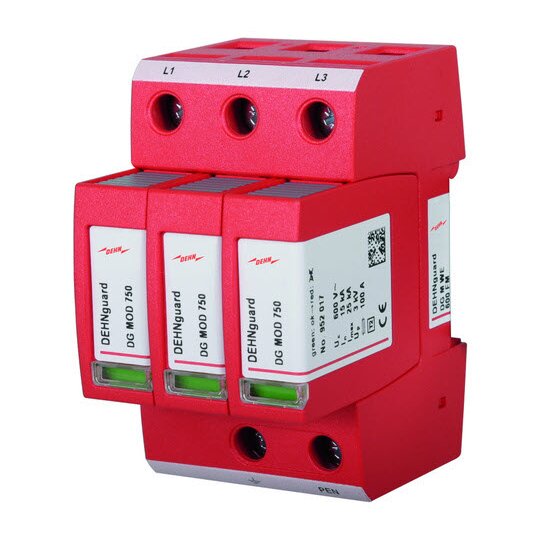

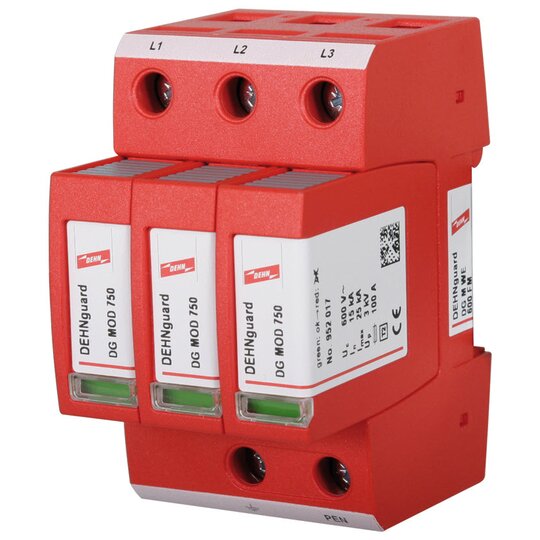

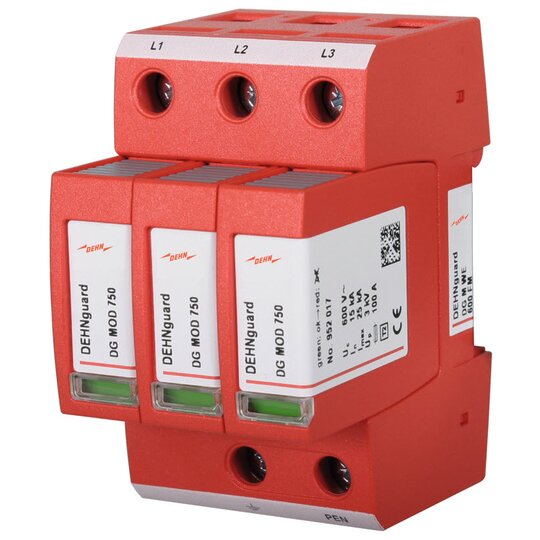

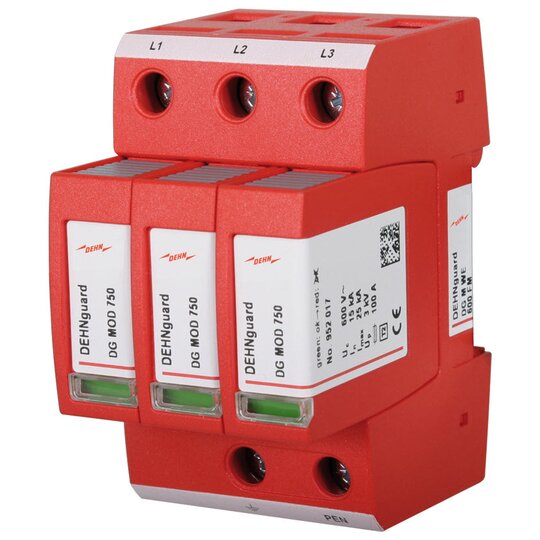

Dehn 952307 DGMWE600FM Überspannungsabl.
Typ2 DEHNguard M 3-pol f.TN-C-Systeme
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2030480
- EAN
- 4013364113312
- Hersteller-Nr.
- 952307
- DEHA.-Nr.
- 2725590
- eClass.-Nr.
- 27130805
- Herstellerlink
- Wunsch-Suchbegriff
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | true |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Nennspannung AC | 480 V |
| Höchste Dauerspannung AC | 600 V |
| Schutzpegel | 3 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 100 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.er Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 600 V ac Varistor-Bemessungsspannung: 750 V ac Schutzpegel: <,= 3 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M WE 600 FM Art.-Nr.: 952307 oder gleichwertig.
