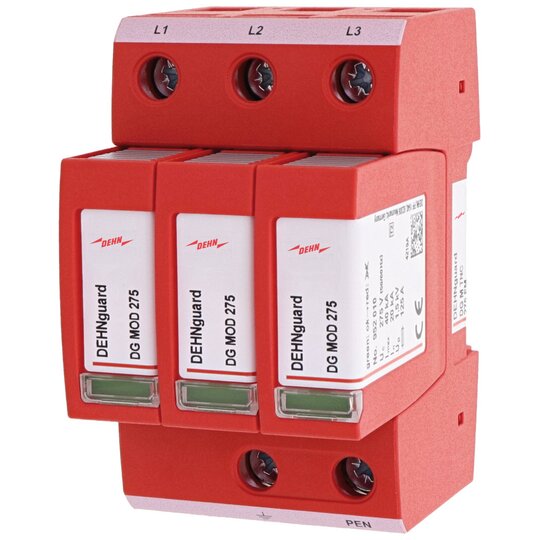

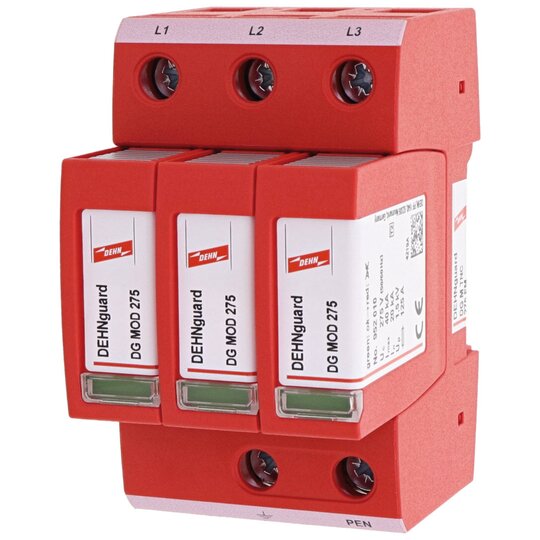

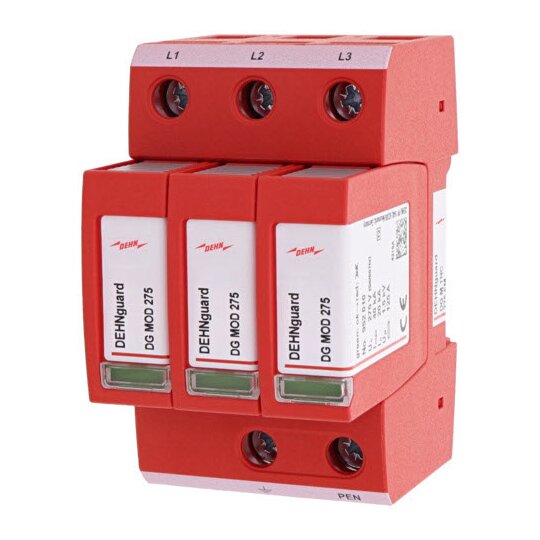

Dehn 952305 DGMTNC275FM Überspannungs-
ableiter Typ2 DEHNguard M 3-pol f.TN-C
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2030086
- EAN
- 4013364108448
- Hersteller-Nr.
- 952305
- DEHA.-Nr.
- 2328948
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | true |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 230 V |
| Höchste Dauerspannung AC | 275 V |
| Schutzpegel | 1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TNC 275 FM Art.-Nr.: 952305 oder gleichwertig.'
