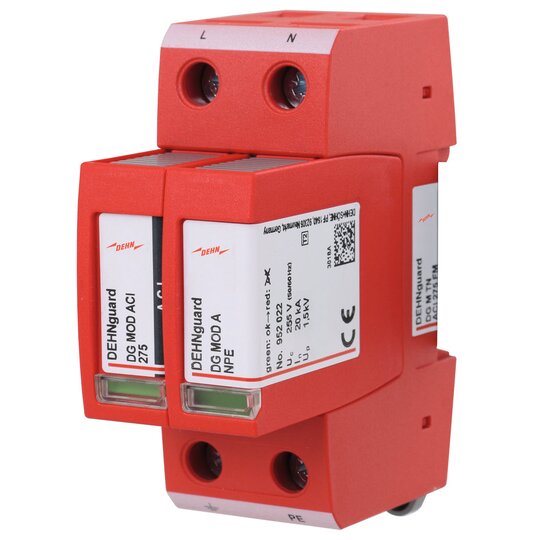

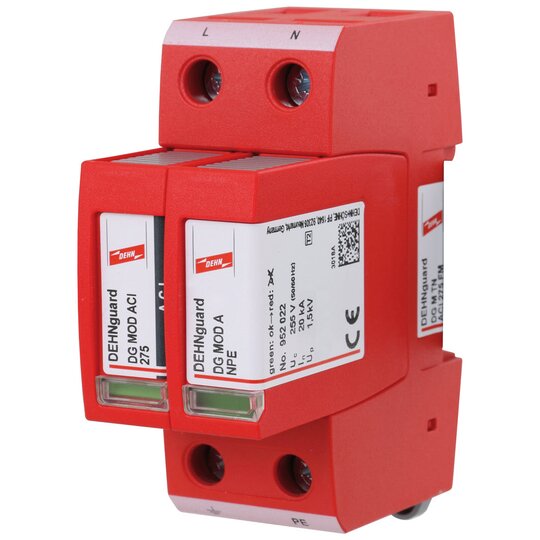

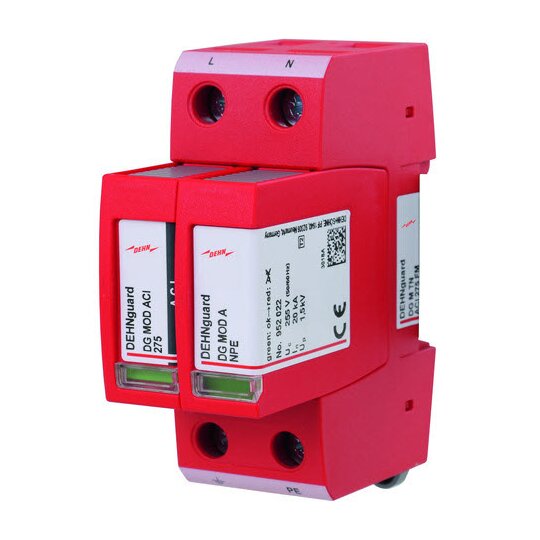

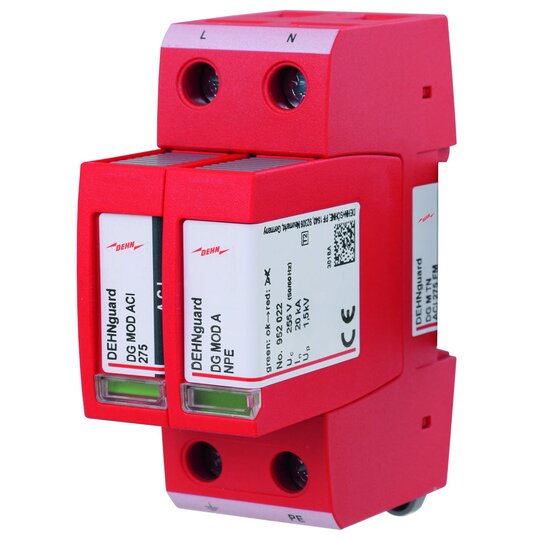

Dehn 952220 DG M TN ACI 275 FM ÜS-Abl. Typ 2 DEHNguard M 2p 275V ACI
1 Stück

Ihr Nettopreis
Art.-Nr.
2031144
EAN
4013364376656
Hersteller-Nr.
952220
DEHA.-Nr.
5711683
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel 1,5 kV
Schutzpegel N-PE 1,5 kV
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei true
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter mit ACI-Technologie DEHNguard M TN ACI 275 FM 2-poliger modularer, steckbarer Überspannungs-Ableiter mit integrierter ACI-Schalter-/Funkenstrecke für einphasige 230 V TN-Systeme, Breite 2TE Mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom: 20 kA Zusätzliche externe Sicherung nicht notwendig Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Mech. Defektanzeige für Ableiter Fabrikat: DEHN Typ: DG M TN ACI 275 FM Art.-Nr.: 952220 oder gleichwertig.

12345350_34952613.pdf

Schaltbild

Download (Stand: 09.01.2025)

12345350_34952614.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3011960.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12345350_12345435.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
