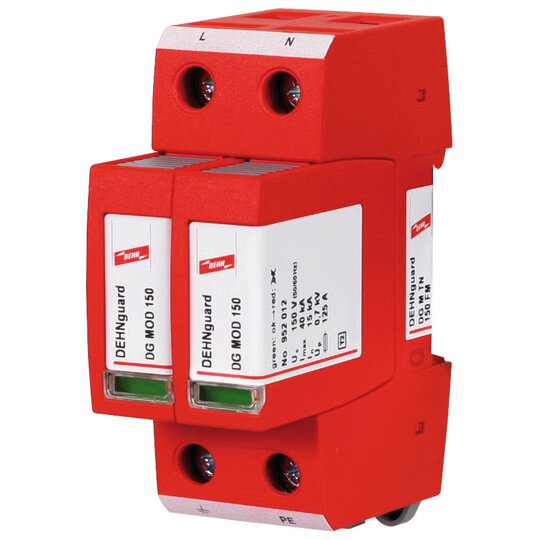

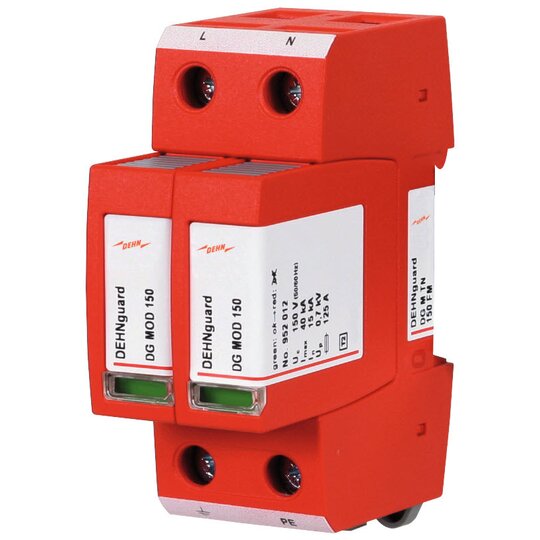

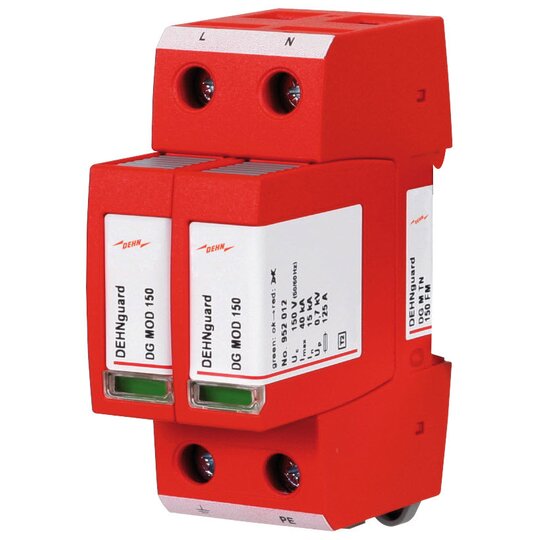

Dehn 952206 DG M TN 150 FM ÜS-Ableiter Typ2 DEHNguard M für 1ph TN-Systeme
Hersteller-Nr. 952206 283391947
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2032623
- EAN
- 4013364123922
- DEHA.-Nr.
- 3218889
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | true |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 120 V |
| Höchste Dauerspannung AC | 150 V |
| Schutzpegel | 0,7 kV |
| Schutzpegel N-PE | 0,7 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TN 150 FM Art.-Nr.: 952206 oder gleichwertig.
12345447_34953588.pdfSchaltbild
Download
(Stand: 06.06.2025)
|
12345447_34953589.pdfMaßzeichnung
Download
(Stand: 06.06.2025)
|
3006406.pdfMontageanleitung
Download
(Stand: 06.06.2025)
|
12345447_12345734.pdfProduktdatenblatt
Download
(Stand: 06.06.2025)
|
Deeplink Produktseite
Download
(Stand: 06.06.2025)
|
REACH-Erklärung
Download
(Stand: 06.06.2025)
|
