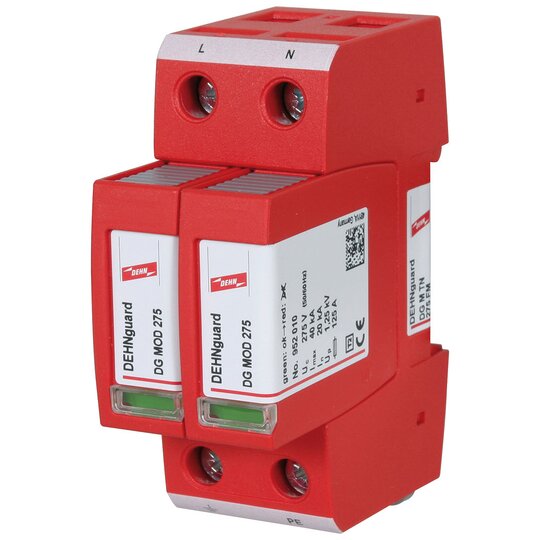

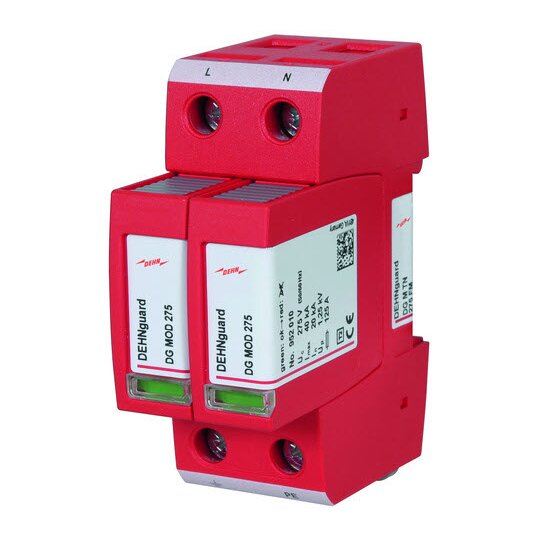

Dehn 952205 DGMTN275FM Überspannungsabl. Typ2 DEHNguard M f.1-ph. TN-Systeme
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2030103
EAN: 4013364108400
Hersteller-Nr.: 952205
DEHA.-Nr.: 2348550
eClass.-Nr.: 27130805
Zolltarif-Nr.: 85363030

Netzform DC	false
Netzform IT	false
Netzform TN	true
Netzform TN-C	false
Netzform TN-C-S	false
Netzform TN-S	false
Netzform TT	false
Netzform sonstige	false
Anzahl der Leiter (ohne Erde)	2
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	40 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	275 V
Schutzpegel	1,5 kV
Schutzpegel N-PE	1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Kurzschlussfestigkeit (Isccr)	50 kA
Integrierter Kurzschlussschutz	false
Integrierte Vorsicherung	false
Leckstromfrei	false
Montageart	Hutschiene TH35
Baugröße	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)	25 qmm
Mit Fernmeldekontakt	true
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	true
Schutzart (IP)	IP20

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG M TN 275 FM Art.-Nr.: 952205 oder gleichwertig.
