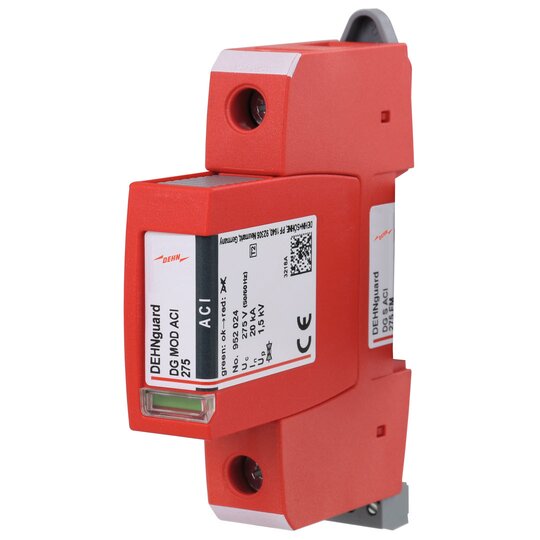

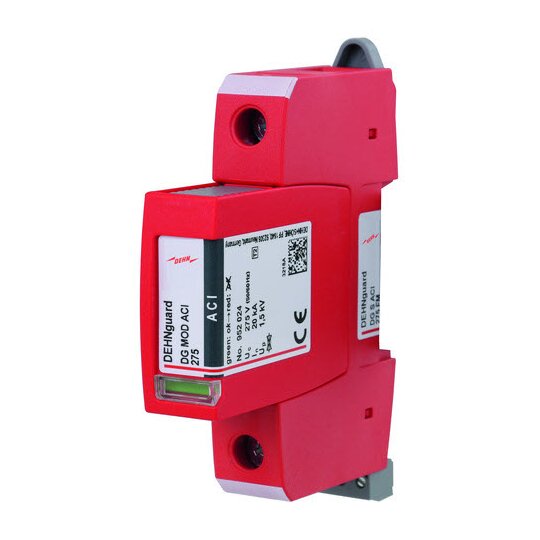

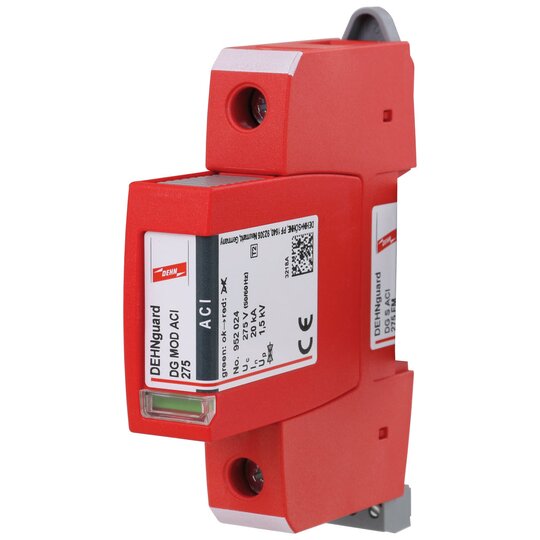

Dehn 952100 DG S ACI 275 FM ÜS-Ableiter Typ 2 DEHNguard S 1p 275V ACI
1 Stück

Listenpreis
Art.-Nr.
2031140
EAN
4013364376526
Hersteller-Nr.
952100
DEHA.-Nr.
5711679
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT true
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel 1,5 kV
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei true
Montageart Hutschiene TH35
Baugröße 1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter mit ACI-Technologie DEHNguard S ACI 275 FM 1-poliger modularer, steckbarer Überspannungs-Ableiter mit integrierter ACI-Schalter-/Funkenstrecke, Breite 1TE Mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 20 kA Zusätzliche externe Sicherung nicht notwendig Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Mech. Defektanzeige für Ableiter Fabrikat: DEHN Typ: DG S ACI 275 FM Art.-Nr.: 952100 oder gleichwertig.
