| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
10 kA |
| Max. Ableitstoßstrom (8/20) |
20 kA |
| Nennspannung AC |
230 V |
| Nennspannung DC |
500 V |
| Höchste Dauerspannung AC |
385 V |
| Höchste Dauerspannung DC |
500 V |
| Schutzpegel |
1,75 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
100 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

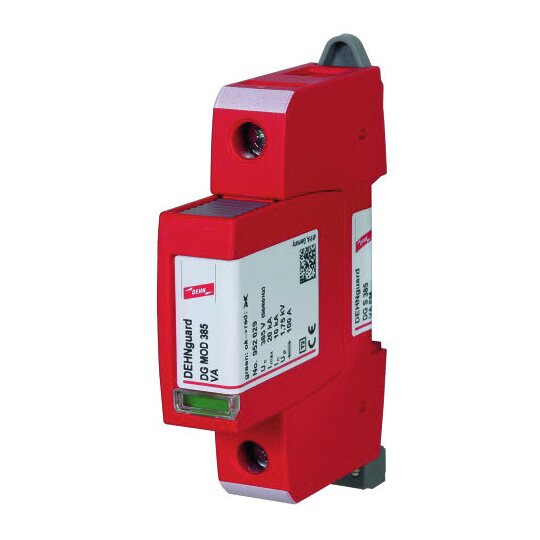

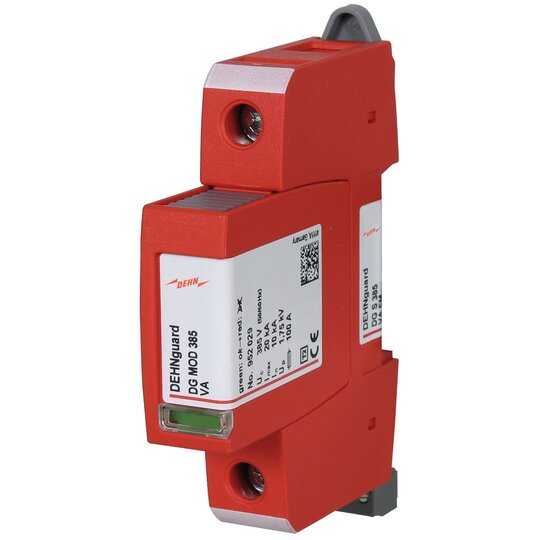

Einpoliger Überspannungsableiter DEHNguard S VA, Typ 2 nach EN 61643-11, bestehend aus Basisteil und Varistor-Funkenstrecken-Reihenschaltung im Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.zpegel: <,= 1,75 kV Nennableitstoßstrom: 10 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG S 385 VA FM Art.-Nr.: 952089 oder gleichwertig.
12345778_34953848.pdf
Schaltbild
|
12345778_34953849.pdf
Maßzeichnung
|
3003462.pdf
Montageanleitung
|
12345778_12345813.pdf
Produktdatenblatt
|
|
|
|
|
