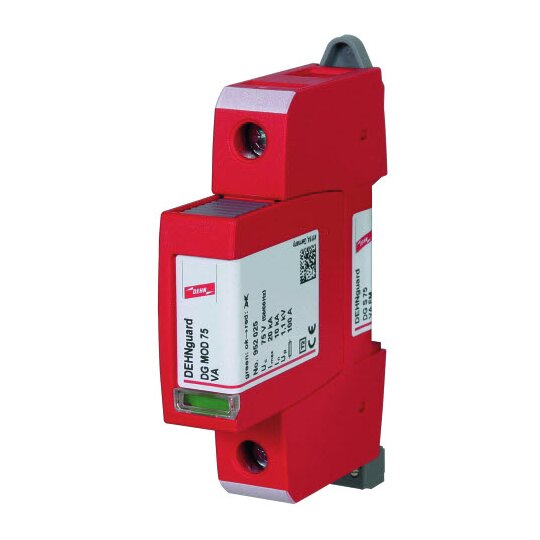

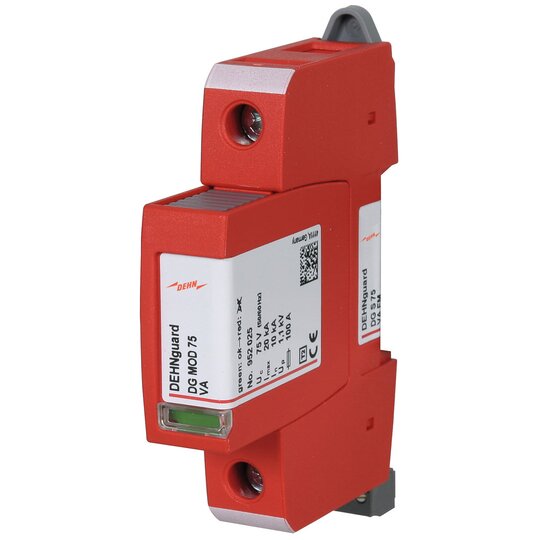

Dehn 952085 DGS75VAFM Überspannungs- ableiter Typ 2 DEHNguard S 1pol 75VAC
1 Stück

Ihr Nettopreis
Art.-Nr.
2030658
EAN
4013364127302
Hersteller-Nr.
952085
DEHA.-Nr.
3156785
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Nennspannung AC 60 V
Nennspannung DC 100 V
Höchste Dauerspannung AC 75 V
Höchste Dauerspannung DC 100 V
Schutzpegel 1,1 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 1 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Einpoliger Überspannungsableiter DEHNguard S VA, Typ 2 nach EN 61643-11, bestehend aus Basisteil und Varistor-Funkenstrecken-Reihenschaltung im Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.: &lt,= 1,1 kV Nennableitstoßstrom: 10 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG S 75 VA FM Art.-Nr.: 952085 oder gleichwertig.
