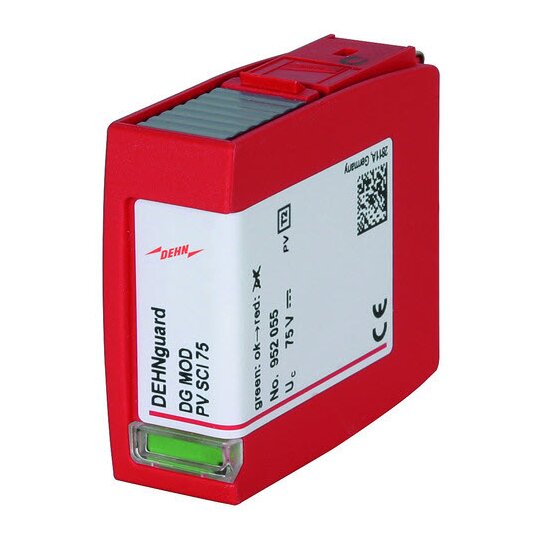

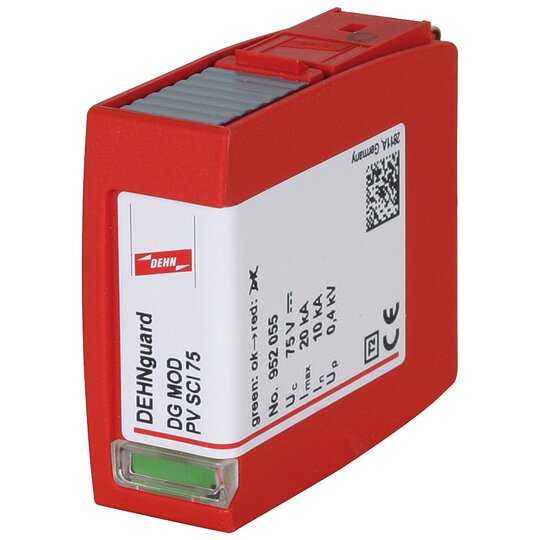

Dehn 952055 DG MOD PV SCI 75 ÜSA Typ2 Varistor-Schutzmodul f.DEHNguard M PV

Ihr Nettopreis
Art.-Nr.
2032647
EAN
4013364136700
Hersteller-Nr.
952055
DEHA.-Nr.
3544978
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Höchste Dauerspannung DC 75 V
Schutzpegel 0,4 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart auf Basiselement
Baugröße 1 TE
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true

Schutzmodul für DEHNguard modular, Typ 2 nach EN 50539-11.oduktfamilie Hochleistungsfähige Varistor-Technologie Kombinierte Abtrenn- und Kurzschließvorrichtung Höchste Dauerspannung: 75 V dc für PV-Systeme bis Ucpv &lt,= 150 V Gesamtableitstoßstrom: 40 kA Defektanzeige Fabrikat: DEHN Typ: DG MOD PV SCI 75 Art.-Nr.: 952055 oder gleichwertig.

12346102_34955089.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345778_34953780.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3017038A.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346102_12346161.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
