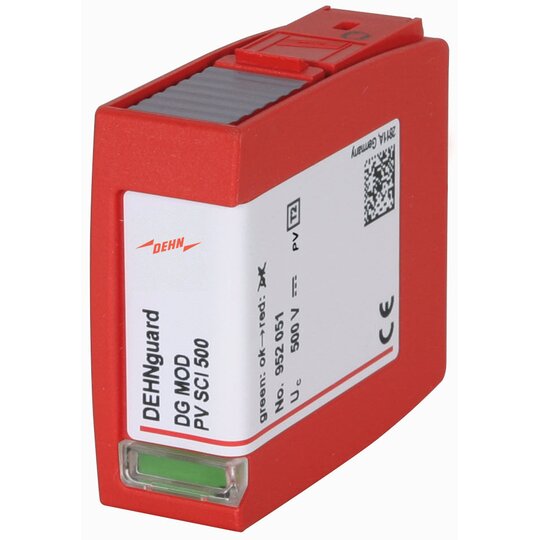

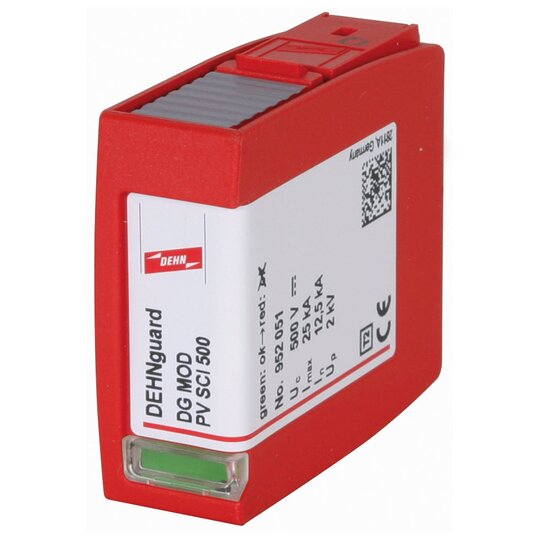

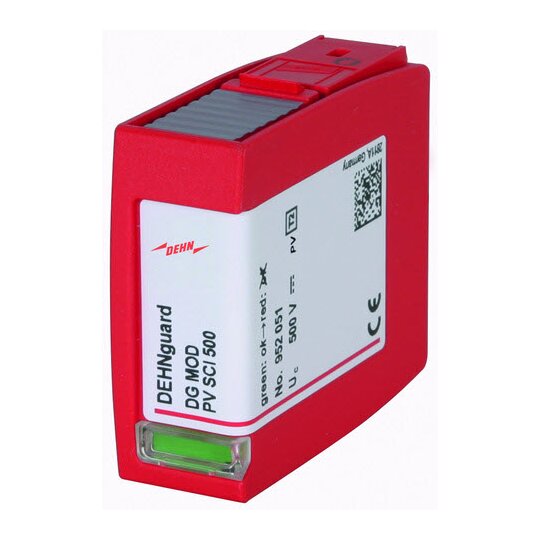

Dehn 952051 DGMODPVSCI500 ÜS-Ableiter Varistor-Schutzmodul f. DEHNguard M PV

Hersteller-Nr. 952051 52382
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030632
EAN
4013364126442
DEHA.-Nr.
3156781
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Nennableitstoßstrom (8/20) 12,5 kA
Max. Ableitstoßstrom (8/20) 25 kA
Höchste Dauerspannung DC 500 V
Schutzpegel 2 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart auf Basiselement
Baugröße 1 TE
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true

Schutzmodul für DEHNguard modular, Typ 2 nach EN 61643-31.ne - Produktfamilie Hochleistungsfähige Varistor-Technologie Kombinierte Abtrenn- und Kurzschließvorrichtung Höchste Dauerspannung: 500 V dc für PV-Systeme bis Ucpv &lt,= 1000 V Gesamtableitstoßstrom: 40 kA Defektanzeige Fabrikat: DEHN Typ: DG MOD PV SCI 500 Art.-Nr.: 952051 oder gleichwertig.

12346102_34955089.pdf

Schaltbild

Download (Stand: 03.04.2025)

12345778_34953780.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3017038B.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12346102_12346163.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
