| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Max. Ableitstoßstrom (8/20) |
40 kA |
| Höchste Dauerspannung AC |
255 V |
| Schutzpegel |
1,5 kV |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

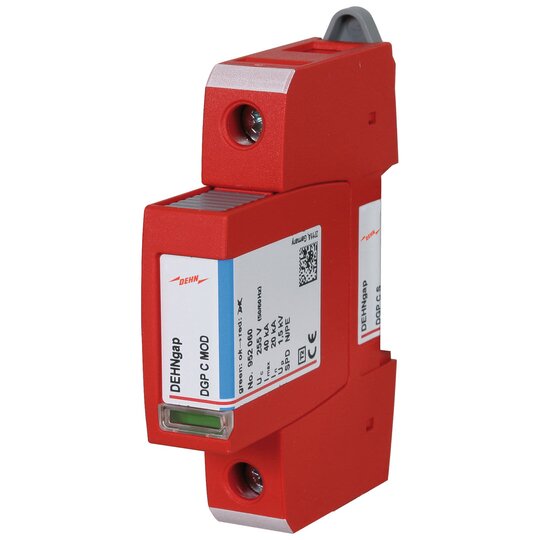

Einpoliger N-PE-Überspannungsableiter DEHNgap C S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung zwischen Neutralleiter N und Schutzleiter PE. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û1 und höher. Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DGP C S Art.-Nr.: 952030 oder gleichwertig.
12346027_34954620.pdf
Schaltbild
|
12345778_34953816.pdf
Maßzeichnung
|
3005833.pdf
Montageanleitung
|
12346027_12346041.pdf
Produktdatenblatt
|
|
|
