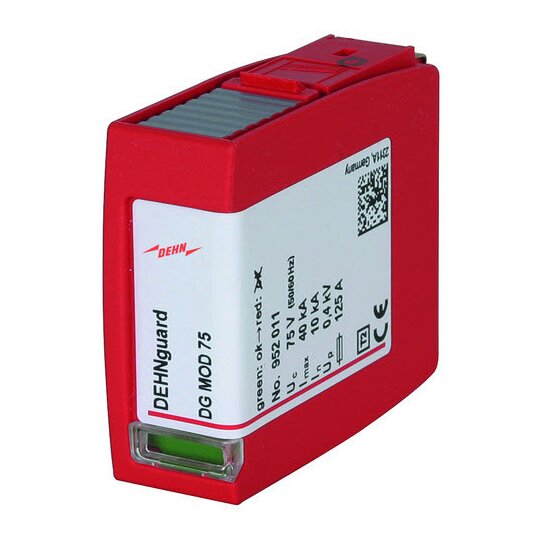

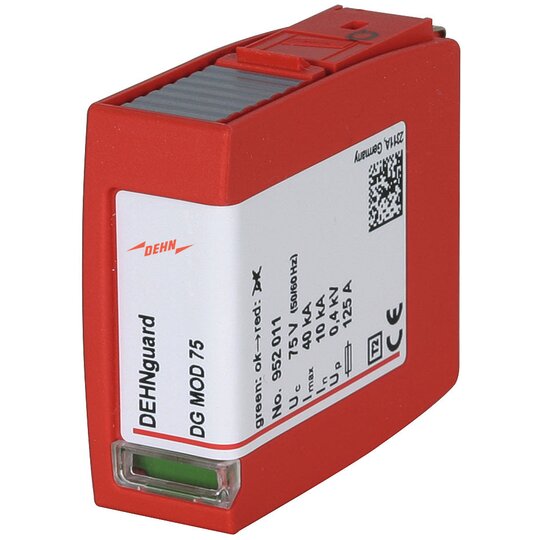

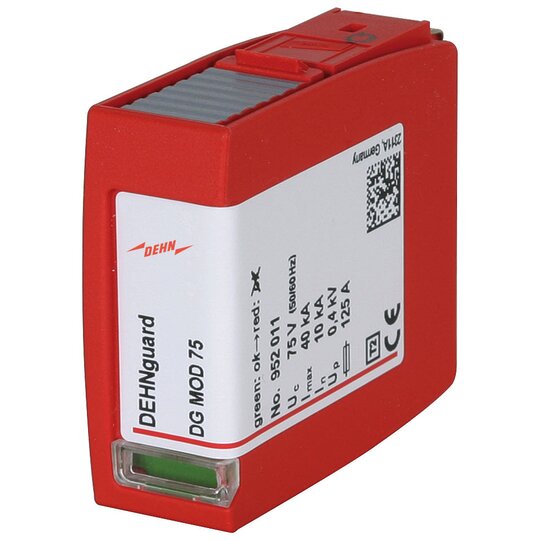

Dehn 952011 DG MOD 75 ÜS-Ableiter Typ2 Varistor-Schutzmodul f.DEHNguard M und S

Ihr Nettopreis
Art.-Nr.
2032594
EAN
4013364109773
Hersteller-Nr.
952011
DEHA.-Nr.
2580596
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 60 V
Höchste Dauerspannung AC 75 V
Höchste Dauerspannung DC 100 V
Schutzpegel 0,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart auf Basiselement
Baugröße 1 TE
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true

Schutzmodul für DEHNguard modular, Typ 2 nach EN 61643-11. Hochleistungsfähige Varistor-Technologie Höchste Dauerspannung: 75 V ac/100 V dc Nennableitstoßstrom: 10 kA Defektanzeige Fabrikat: DEHN Typ: DG MOD 75 Art.-Nr.: 952011 oder gleichwertig.

12346316_34955734.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345778_34953780.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3006559A.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12346102_12346119.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
