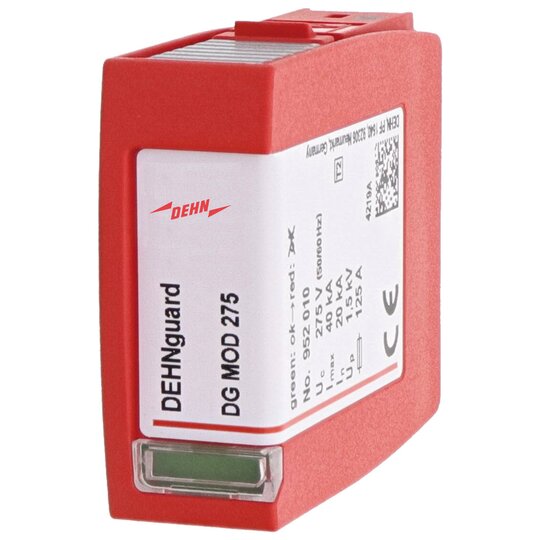

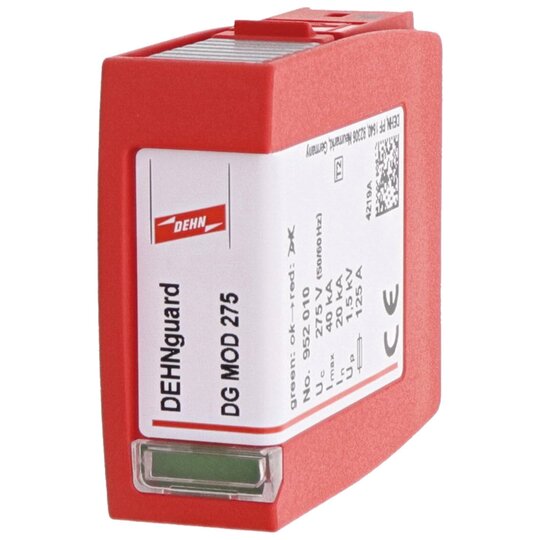

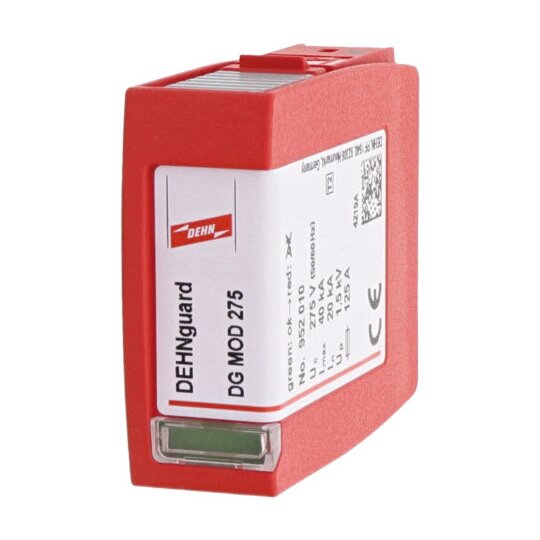

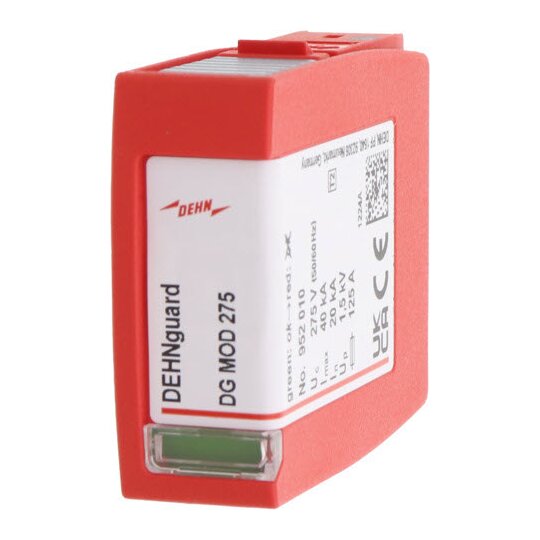

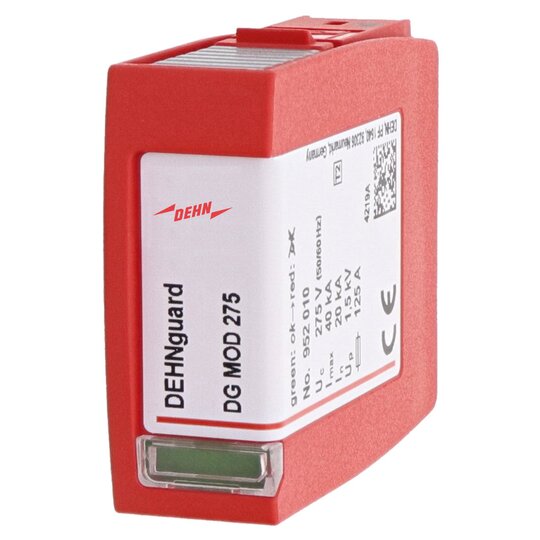

Dehn 952010 DGMOD275 Überspannungs- ableiter Typ 2 f.DEHNguard M u.S

Hersteller-Nr. 952010 52087
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030162
EAN
4013364108356
DEHA.-Nr.
2349937
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Höchste Dauerspannung DC 350 V
Schutzpegel 1,25 kV
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart auf Basiselement
Baugröße 1 TE
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true

Varistor-Schutzmodul DG MOD 275 Steckbares Schutzmodul für DEHNguard M ... und DEHNguard S ... Typ 2-Ableiter der Red/Line - Produktfamilie nach EN 61643-11 Höchste Dauerspannung: 275 V ac/350 V dc Nennableitstoßstrom: 20 kA Defektanzeige Fabrikat: DEHN Typ: DG MOD 275 Art.-Nr.: 952010 oder gleichwertig.

12346316_34955734.pdf

Schaltbild

Download (Stand: 03.04.2025)

12345778_34953780.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3006559A.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12346102_12346123.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
