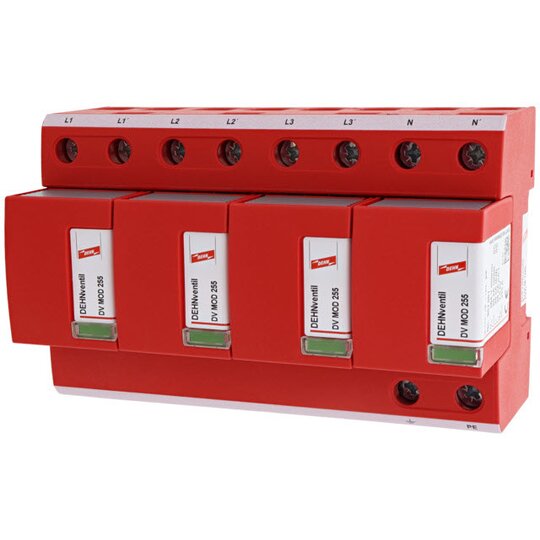

Dehn 951400 DVMTNS255 Kombiableiter Typ1 DEHNventil M f.3ph TN-S-Systeme
1 Stück

Listenpreis
Art.-Nr.
2030100
EAN
4013364108158
Hersteller-Nr.
951400
DEHA.-Nr.
2328943
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT false
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 100 kA
Höchste Dauerspannung AC 264 V
Nennspannung AC 230 V
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 50 kA
Spezifische Energie (W/R) 2500 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Montageart Hutschiene TH35
Baugröße 8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Modularer Kombi-Ableiter DEHNventil M TNS 255 4-poliger, modularer, steckbarer Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme, Breite 8TE Ableiter Typ 1 + Typ 2 nach EN 61643-11 RADAX-Flow-Funkenstrecken-Technologie zur Folgestrombegrenzung Höchste Dauerspannung: 264 V ac Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 100 kA Folgestromlöschfähigkeit: bis 100 kAeff. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DV M TNS 255 Art.-Nr.: 951400 oder gleichwertig.'
