Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | true |
Netzform sonstige | false |
Polzahl | 4 |
BlitzstoŽƒstrom (10/350 s)s) | 100 kA |
Höchste Dauerspannung AC | 264 V |
Nennspannung AC | 230 V |
Schutzpegel L-N | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Folgestromlöschfähigkeit | 50 kA |
Spezifische Energie (W/R) | 2500 kJ/Ohm |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
Montageart | Hutschiene TH35 |
Baugröße | 8 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
Fernsignalisierung | true |
Signalisierung am Gerät | optisch |
Prüfklasse | Typ 1 und 2 |
Integrierte Vorsicherung | false |
Energetisch koordinierte Schutzwirkung zum Endgerät | true |
Spannungsschaltende Funkenstreckentechnologie | true |
Überstromgeschützter Spannungsabgriff | false |
Schutzart (IP) | IP20 |

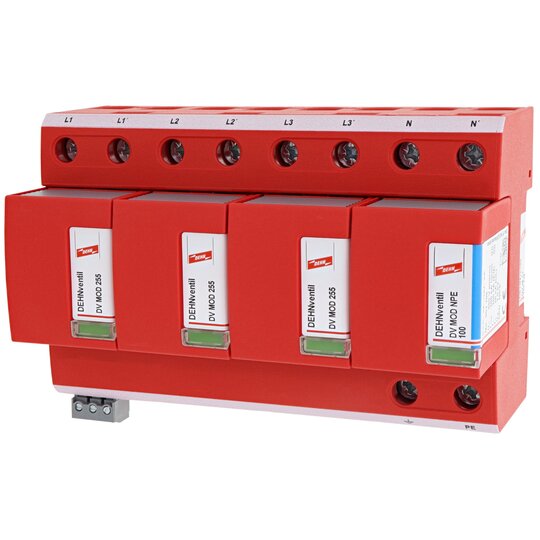

SAB-ZAN283692 Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 2.g: 264 V ac Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 100 kA Folgestromlöschfähigkeit: bis 100 kAeff. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DV M TT 255 FM Art.-Nr.: 951315 oder gleichwertig.
Art.-Nr.
2030457
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3005837.pdfMontageanleitung
Download
(Stand: 20.08.2024)
|
11011938_11012022.pdfProduktdatenblatt
Download
(Stand: 20.08.2024)
|
11011938_30785408.pdfMaßzeichnung
Download
(Stand: 20.08.2024)
|
11011938_30785430.pdfSchaltbild
Download
(Stand: 20.08.2024)
|
