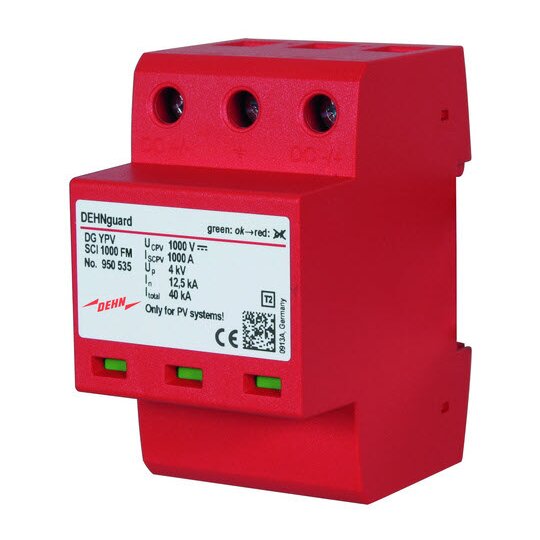

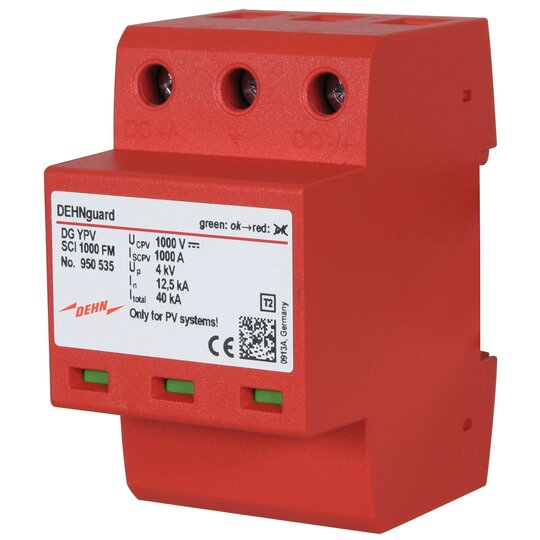

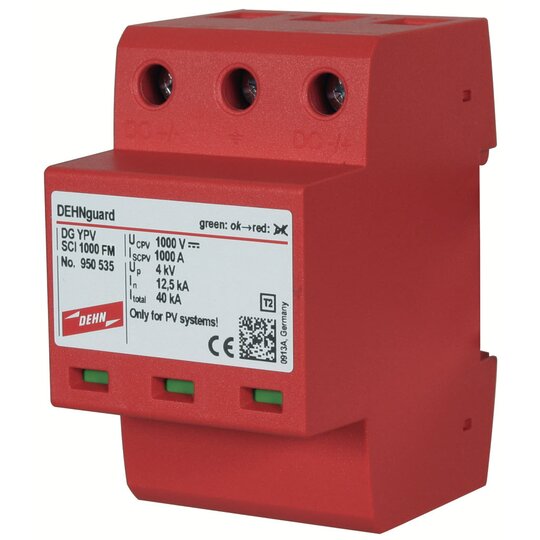

Dehn 950535 DG YPV SCI 1000 FM ÜS-Ableiter Typ2 DEHNguard Mehrpolig
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2031194
- EAN
- 4013364154988
- Hersteller-Nr.
- 950535
- DEHA.-Nr.
- 4075275
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12,5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Überspannungs-Ableiter DEHNguard kompakt YPV SCI 1000 FM Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC mit 3-stufiger DC-Schalteinrichtung, Breite 3TE Defektanzeige, mit Fernmeldekontakt Typ 2 nach EN 61643-31 Einsetzbar gemäß IEC 60364-7-712 Sichere elektrische Trennung Maximale PV-Spannung:<,= 1000 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: <,= 4 kV Kurzschlussfestigkeit Iscpv: 1000 A Fabrikat: DEHN Typ: DG YPV SCI 1000 FM Art.-Nr.: 950535 oder gleichwertig.
