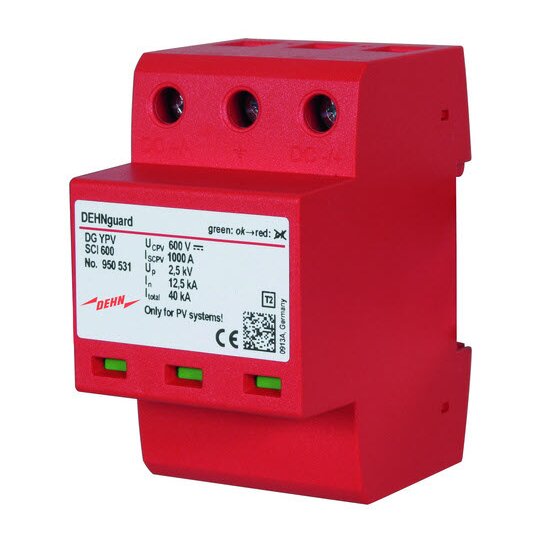

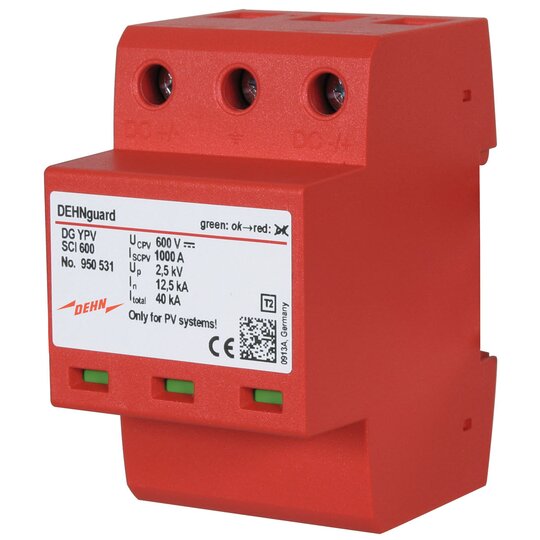

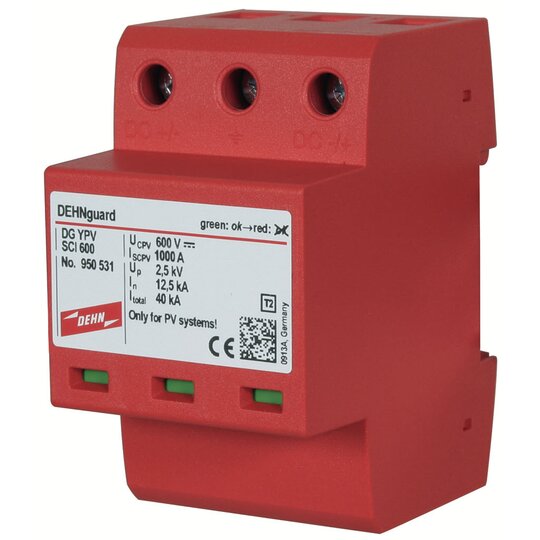

Dehn 950531 DG YPV SCI 600 ÜS-Ableiter Typ2 DEHNguard Mehrpolig

Ihr Nettopreis
Art.-Nr.
2031193
EAN
4013364152953
Hersteller-Nr.
950531
DEHA.-Nr.
4046621
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 12,5 kA
Max. Ableitstoßstrom (8/20) 25 kA
Max. PV-Spannung 600 V
Schutzpegel 2,5 kV
Kurzschlussfestigkeit (Isccr) 1 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard kompakt YPV SCI 600 Mehrpoliger Photovoltaik-Ableiter bis 600 V DC mit 3-stufiger DC-Schalteinrichtung, Breite 3TE Defektanzeige Typ 2 nach EN 61643-31 Einsetzbar gemäß IEC 60364-7-712 Sichere elektrische Trennung Maximale PV-Spannung: &lt,= 600 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: &lt,= 2,5 kV Kurzschlussfestigkeit Iscpv: 1000 A Fabrikat: DEHN Typ: DG YPV SCI 600 Art.-Nr.: 950531 oder gleichwertig.

12346471_34956235.pdf

Schaltbild

Download (Stand: 09.01.2025)

12346471_34956236.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3017037.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12346471_12346473.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)
