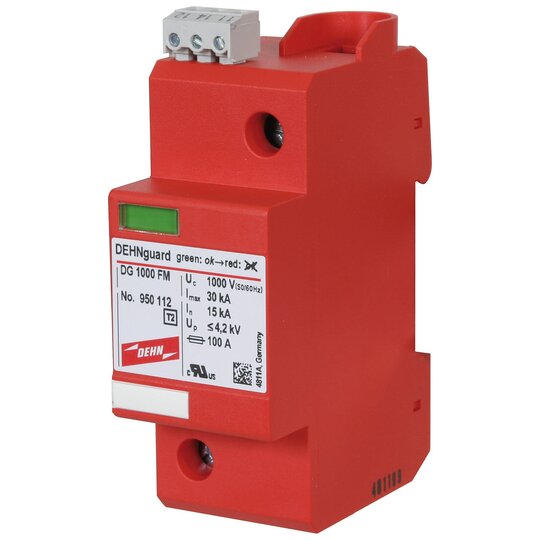

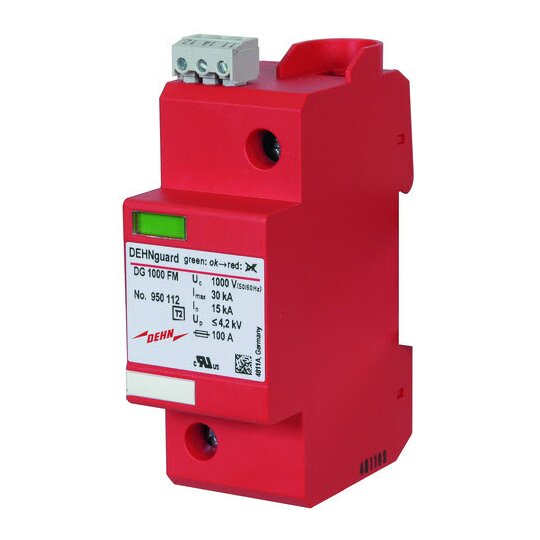

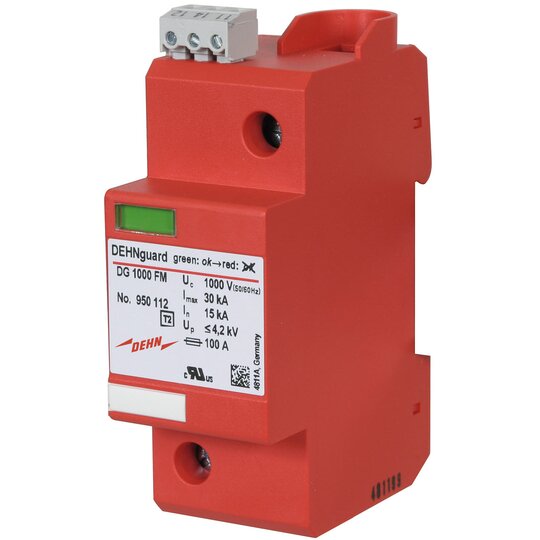

Dehn 950112 DG1000FM Überspannungsabl. Typ2 DEHNguard 1-pol Uc 1000V AC
1 Stück

Ihr Nettopreis
Art.-Nr.
2030446
EAN
4013364105638
Hersteller-Nr.
950112
DEHA.-Nr.
2233611
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT true
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 15 kA
Max. Ableitstoßstrom (8/20) 30 kA
Nennspannung AC 830 V
Höchste Dauerspannung AC 1000 V
Höchste Dauerspannung DC 1000 V
Schutzpegel 4,2 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 100 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Einpoliger, kompakter Überspannungsableiter DEHNguard 1000, Typ 2 nach EN 61643-11 mit Bemessungsspannung Uc = 1000V AC. Hohe Überwachungs-Sicherheit durch Abtrennvorrichtung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.urzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG 1000 FM Art.-Nr.: 950112 oder gleichwertig.'
