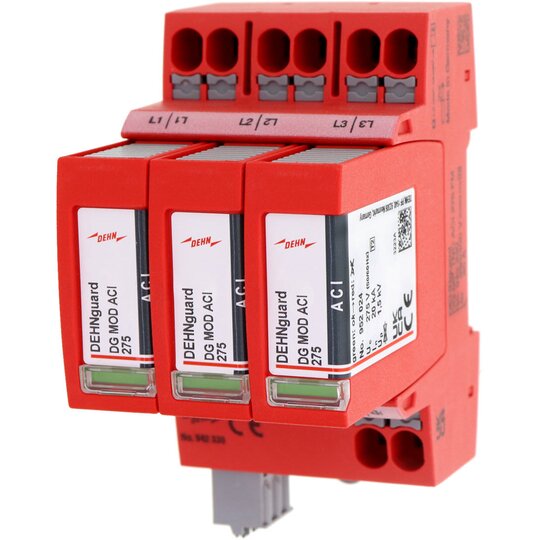

Dehn 942330 DG MP TNC ACI 275 FM Überspannungsableiter Typ 2 DEHNguard MP

Ihr Nettopreis
Art.-Nr.
2032866
EAN
4013364495319
Hersteller-Nr.
942330
DEHA.-Nr.
7135596
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C true
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 3
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel 1,5 kV
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 40 A
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei true
Montageart Hutschiene TH35
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 10 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 10 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard MP TNC ACI 275 FM 3-poliger, modularer, steckbarer Überspannungs-Ableiter mit integrierter ACI-Schalter-/Funkenstrecke und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für TN-S-Systeme, Breite 3TE mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP TNC ACI 275 FM Art.-Nr.: 942330 oder gleichwertig.

12345350_34952479.pdf

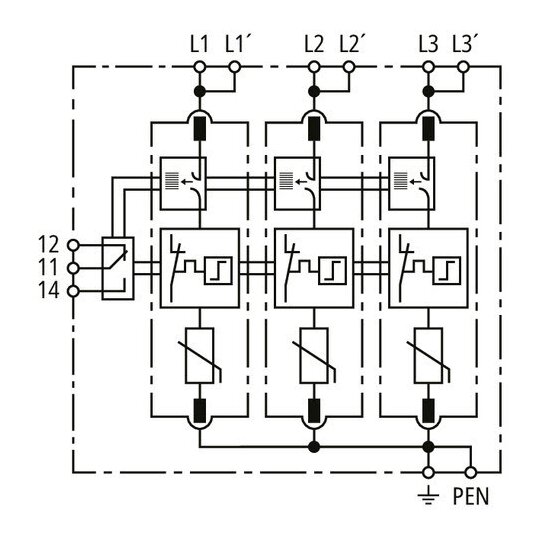

Schaltbild

Download (Stand: 24.02.2025)

12345350_34952480.pdf

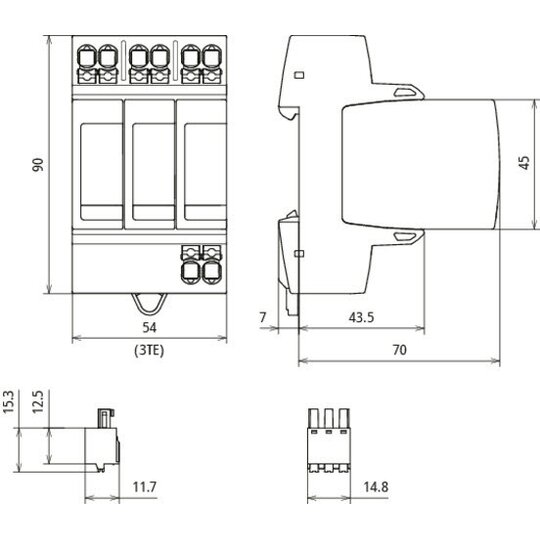

Maßzeichnung

Download (Stand: 24.02.2025)

3020077.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345350_12345405.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
