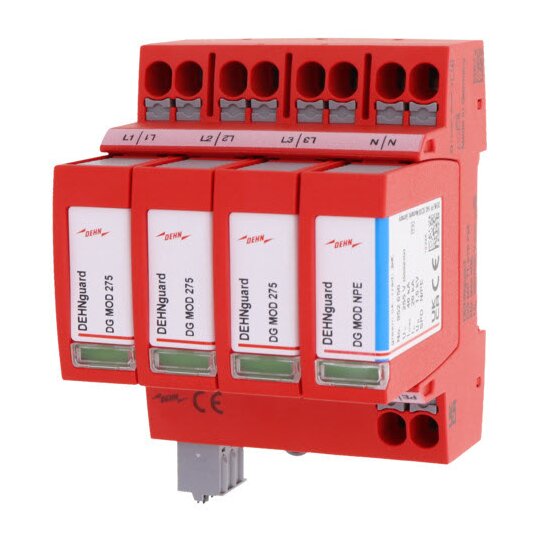

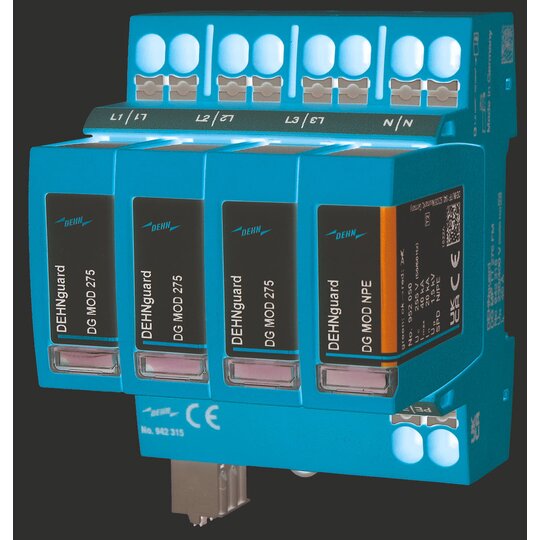

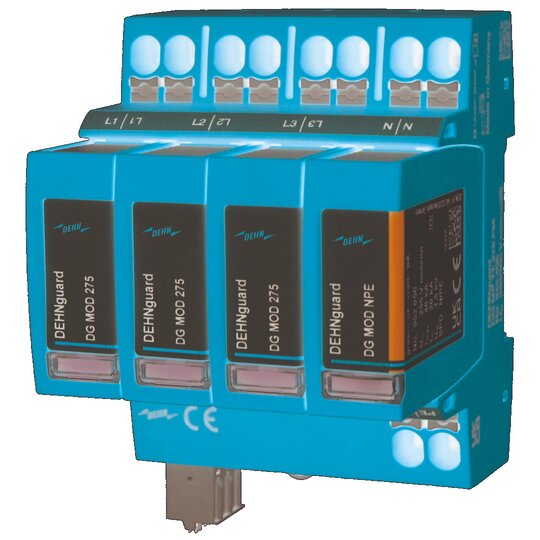

Dehn 942315 DG MP TT 275 FM Überspannungsableiter Typ 2 DEHNguard MP

Listenpreis
Art.-Nr.
2031272
EAN
4013364477162
Hersteller-Nr.
942315
DEHA.-Nr.
6884759
eClass.-Nr.
27130805
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 40 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 40 A
Kurzschlussfestigkeit (Isccr) 50 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 10 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 10 qmm
Mit Fernmeldekontakt true
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNguard MP TT 275 FM 4-poliger, modularer, steckbarer Überspannungs-Ableiter mit Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für TT-und TN-S-Systeme, Breite 4TE mit Fernmeldekontakt Ableiter Typ 2 + Typ 3 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP TT 275 FM Art.-Nr.: 942315 oder gleichwertig.

3018329.pdf

Montageanleitung

Download (Stand: 12.07.2024)

11012608_30787988.pdf

Maßzeichnung

Download (Stand: 12.07.2024)

11012608_30788033.pdf

Schaltbild

Download (Stand: 12.07.2024)

11012608_11012805.pdf

Produktdatenblatt

Download (Stand: 12.07.2024)

Deeplink Produktseite

Download (Stand: 12.07.2024)

REACH-Erklärung

Download (Stand: 12.07.2024)
