Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | true |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 4 |
Nennableitstoßstrom (8/20) | 20 kA |
Max. Ableitstoßstrom (8/20) | 40 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 275 V |
Schutzpegel L-N | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 A |
Kurzschlussfestigkeit (Isccr) | 50 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Baugröße | 4 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 10 qmm |
Mit Fernmeldekontakt | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

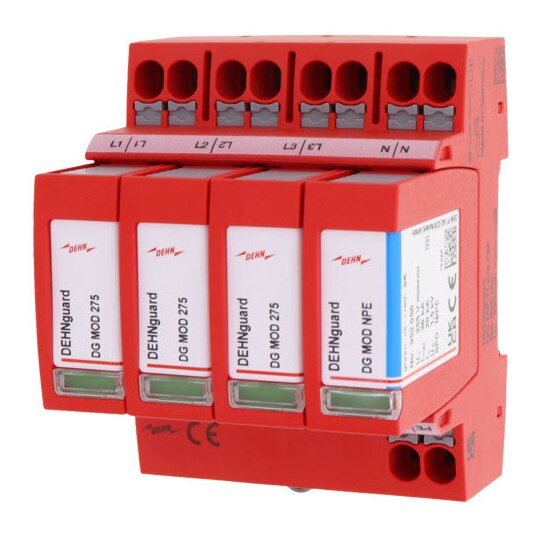

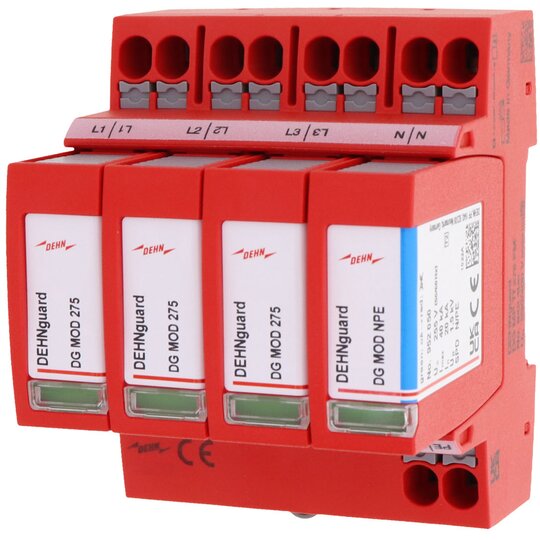

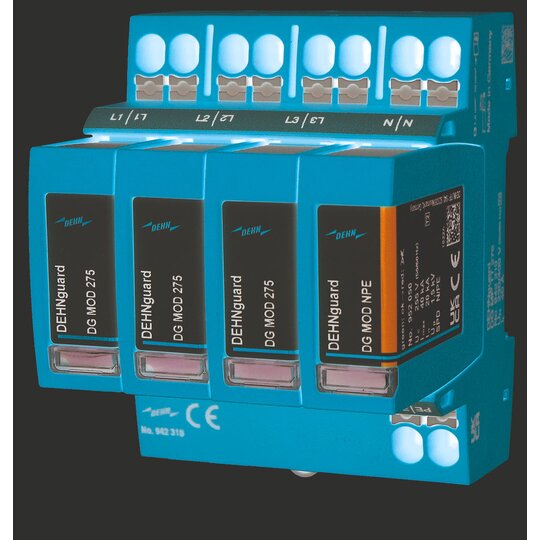

Überspannungs-Ableiter DEHNguard MP TT 275 4-poliger, modularer, steckbarer Überspannungs-Ableiter mit Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für TT-und TN-S-Systeme, Breite 4TE Ableiter Typ 2 + Typ 3 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP TT 275 Art.-Nr.: 942310 oder gleichwertig.
3018329.pdfMontageanleitung
Download
(Stand: 09.08.2024)
|
11012608_30787975.pdfMaßzeichnung
Download
(Stand: 09.08.2024)
|
11012608_30788020.pdfSchaltbild
Download
(Stand: 09.08.2024)
|
11012608_11012800.pdfProduktdatenblatt
Download
(Stand: 09.08.2024)
|
Deeplink Produktseite
Download
(Stand: 09.08.2024)
|
REACH-Erklärung
Download
(Stand: 09.08.2024)
|
