Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | true |
Netzform TN-C-S | false |
Netzform TN-S | false |
Netzform TT | false |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 3 |
Nennableitstoßstrom (8/20) | 20 kA |
Max. Ableitstoßstrom (8/20) | 40 kA |
Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 385 V |
Schutzpegel | 1,75 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 A |
Kurzschlussfestigkeit (Isccr) | 25 kA |
Integrierter Kurzschlussschutz | false |
Integrierte Vorsicherung | false |
Leckstromfrei | false |
Montageart | Hutschiene TH35 |
Baugröße | 3 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 10 qmm |
Mit Fernmeldekontakt | true |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 2 | true |
Schutzart (IP) | IP20 |

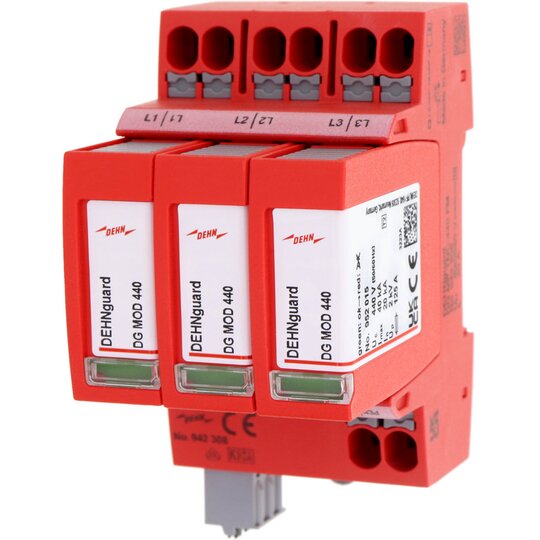

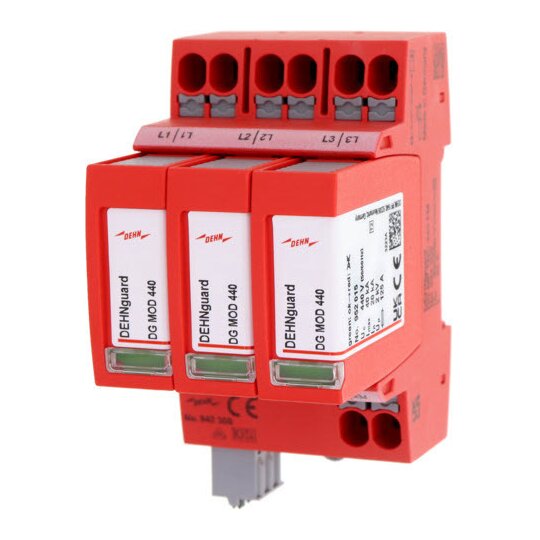

Überspannungs-Ableiter DEHNguard MP TNC 440 FM 3-poliger, modularer, steckbarer Überspannungs-Ableiter mit Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für 400/690 V TN-C-Systeme, Breite 3TE mit Fernmeldekontakt Ableiter Typ 2 + Typ 3 nach EN 61643-11 Defektanzeige Höchste Dauerspannung:440 V ac Schutzpegel: <,= 2 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP TNC 440 FM Art.-Nr.: 942308 oder gleichwertig.'
12345447_34953054.pdfSchaltbild
Download
(Stand: 24.02.2025)
|

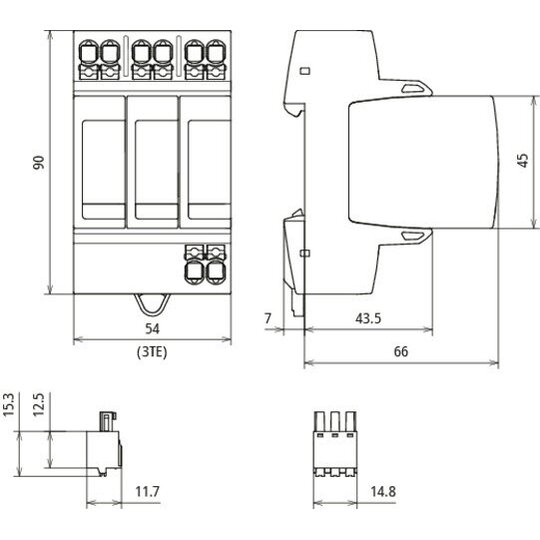

12345447_34953055.pdfMaßzeichnung
