| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
true |
| Anzahl der Leiter (ohne Erde) |
3 |
| Nennableitstoßstrom (8/20) |
15 kA |
| Max. Ableitstoßstrom (8/20) |
25 kA |
| Nennspannung AC |
480 V |
| Höchste Dauerspannung AC |
600 V |
| Schutzpegel |
3 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
100 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
40 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
10 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
10 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

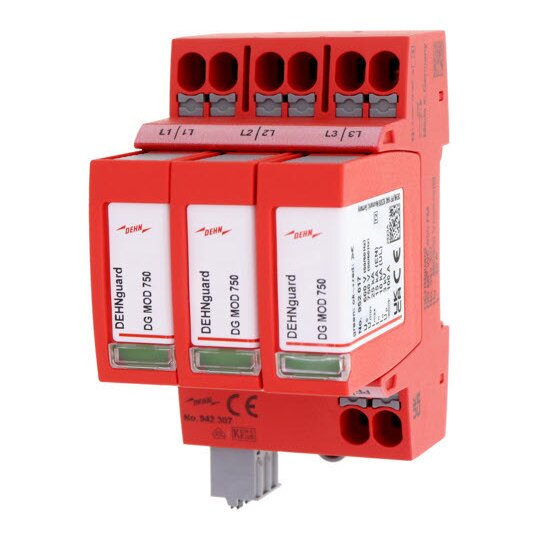

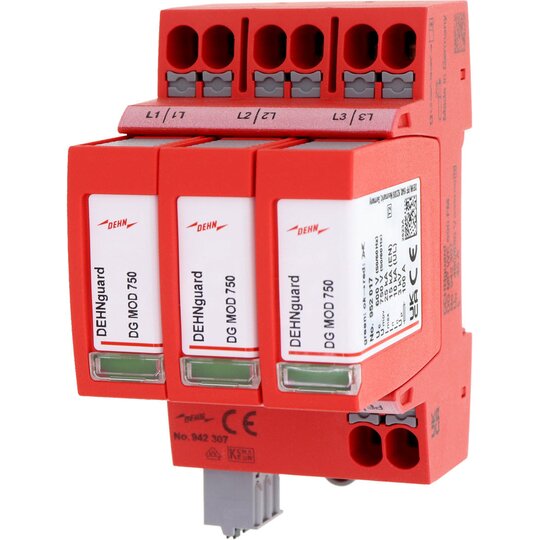

Überspannungs-Ableiter DEHNguard MP WE 600 FM 3-poliger, modularer, steckbarer Überspannungs-Ableiter mit Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für Windkraftanlagen zum Einsatz im 400/690 V TN-C-System, Breite 3TE mit Fernmeldekontakt Berücksichtigung kurzzeitiger Spannungsschwankungen durch erhöhte Varistor-Bemessungsspannung Umov Ableiter Typ 2 + Typ 3 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 600 V ac Varistor-Bemessungsspannung: 750 V ac Schutzpegel:<,= 3 kV Nennableitstoßstrom: 15 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP WE 600 FM Art.-Nr.: 942307 oder gleichwertig.'
12345447_34953054.pdf
Schaltbild
|
12345447_34953055.pdf
Maßzeichnung
|
3020106.pdf
Montageanleitung
|
12345447_12345669.pdf
Produktdatenblatt
|
|
|
|
|
