| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
275 V |
| Schutzpegel |
1,5 kV |
| Schutzpegel N-PE |
1,5 kV |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
40 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
true |
| Leckstromfrei |
true |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
10 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
10 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

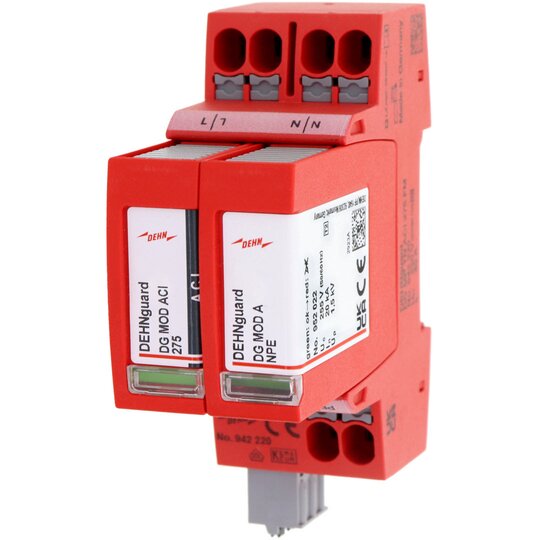

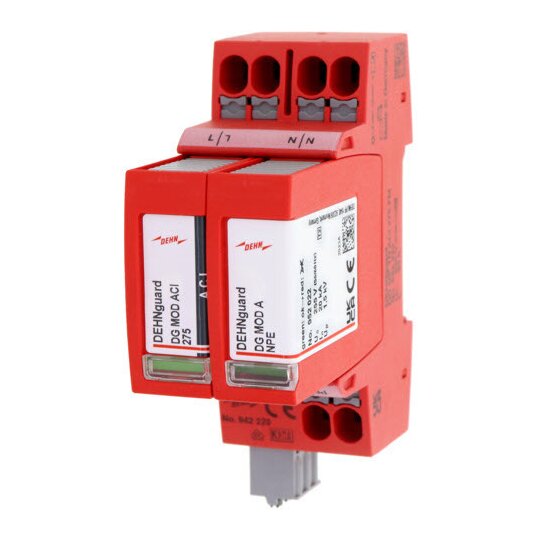

Überspannungs-Ableiter DEHNguard MP TN ACI 275 FM 2-poliger, modularer, steckbarer Überspannungs-Ableiter mit integrierter ACI-Schalter-/Funkenstrecke und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet für TN-Systeme, Breite 2TE mit Fernmeldekontakt Ableiter Typ 2 nach EN 61643-11 Defektanzeige Höchste Dauerspannung: 275 V ac Schutzpegel: <,= 1,5 kV Nennableitstoßstrom: 20 kA Kurzschlußfestigkeit: 25 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG MP TN ACI 275 FM Art.-Nr.: 942220 oder gleichwertig.
12345350_34952528.pdf

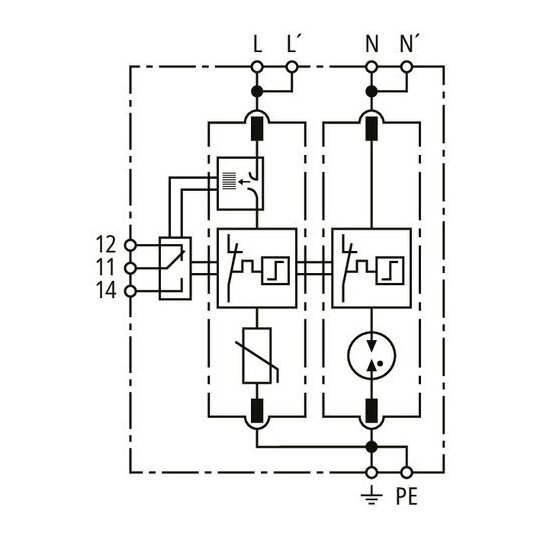

Schaltbild
|
12345350_34952529.pdf

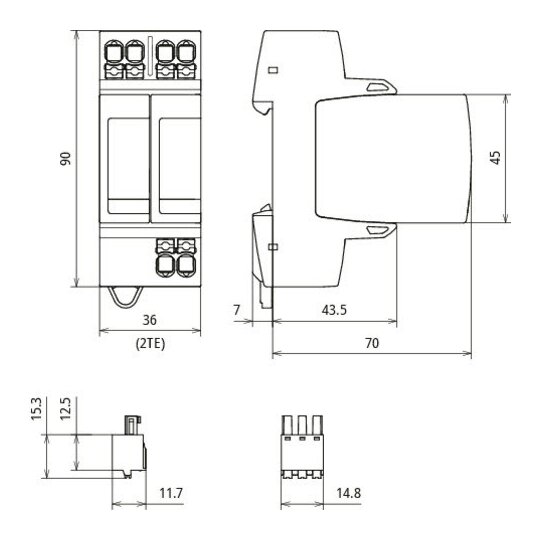

Maßzeichnung
|
3020108.pdf
Montageanleitung
|
12345350_12345416.pdf
Produktdatenblatt
|
|
|
|
|
