Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | true |
Netzform TT | false |
Netzform sonstige | false |
Polzahl | 4 |
BlitzstoŽƒstrom (10/350 s)s) | 30 kA |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Schutzpegel L-PE | 1,5 kV |
Schutzpegel N-PE | 1,5 kV |
Folgestromlöschfähigkeit | 25 kA |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
Montageart | Hutschiene TH35 |
Baugröße | 4 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
Fernsignalisierung | true |
Signalisierung am Gerät | optisch |
Prüfklasse | Typ 1 und 2 |
Integrierte Vorsicherung | false |
Energetisch koordinierte Schutzwirkung zum Endgerät | true |
Spannungsschaltende Funkenstreckentechnologie | true |
Überstromgeschützter Spannungsabgriff | false |
Schutzart (IP) | IP20 |

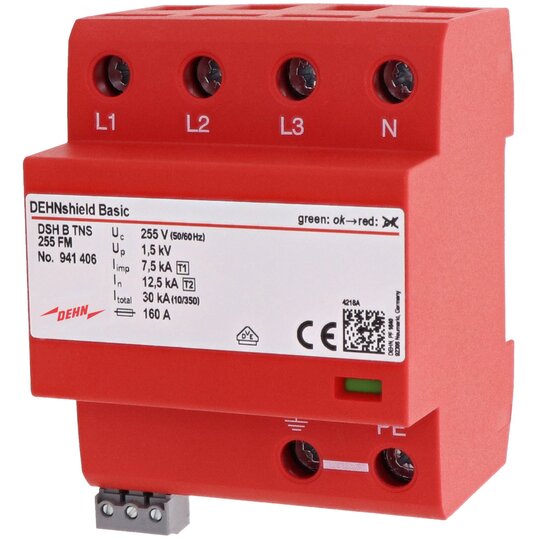

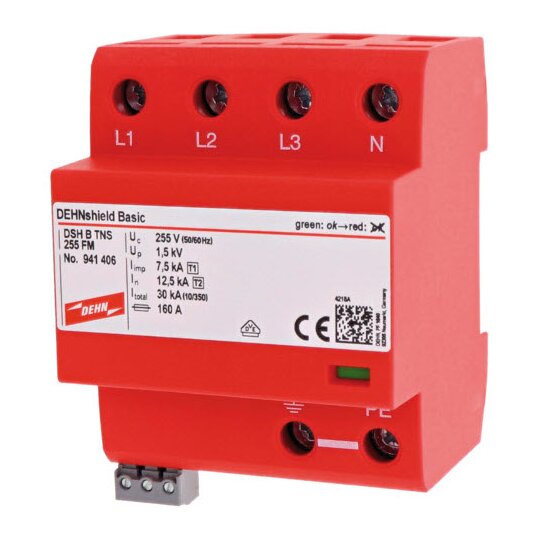

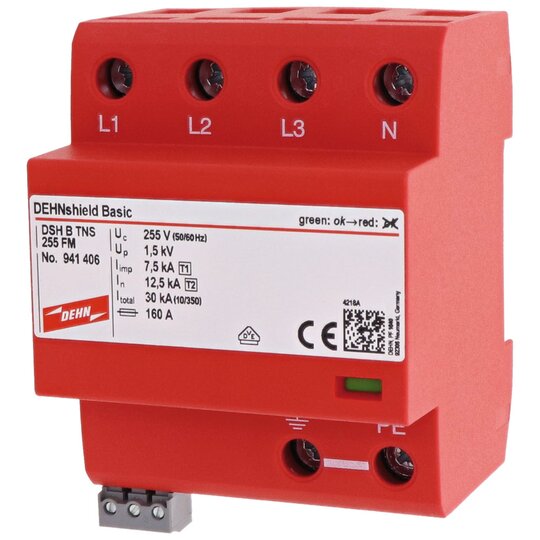

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 30 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH B TNS 255 FM Art.-Nr.: 941406 oder gleichwertig.
Art.-Nr.
2030801
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein
|
3009119.pdfMontageanleitung
Download
(Stand: 20.08.2024)
|
11012083_30785832.pdfSchaltbild
Download
(Stand: 20.08.2024)
|
11012083_11012134.pdfProduktdatenblatt
Download
(Stand: 20.08.2024)
|
11012083_30785833.pdfMaßzeichnung
Download
(Stand: 20.08.2024)
|
Deeplink Produktseite
Download
(Stand: 20.08.2024)
|
REACH-Erklärung
Download
(Stand: 20.08.2024)
|
