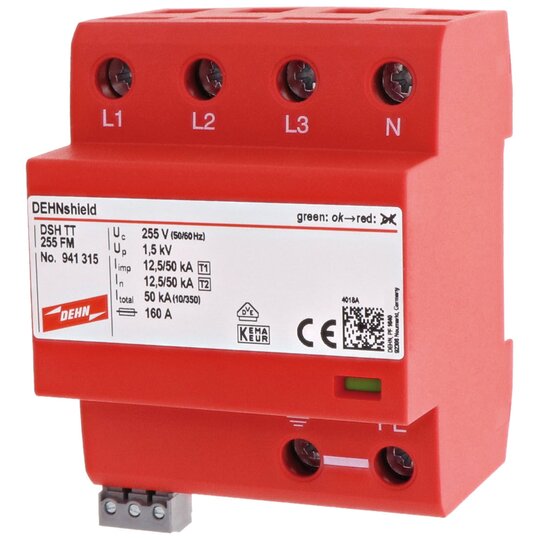

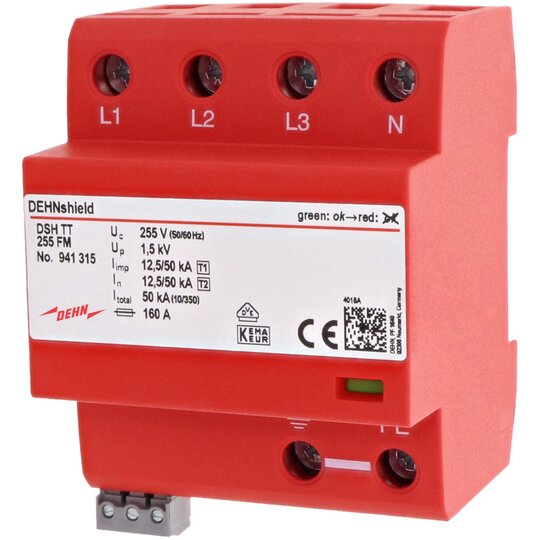

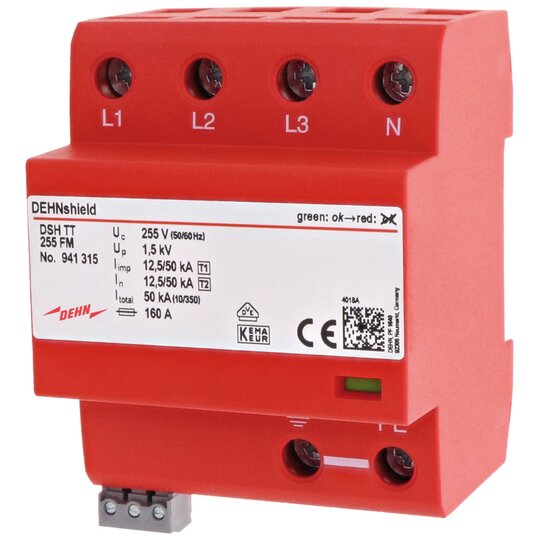

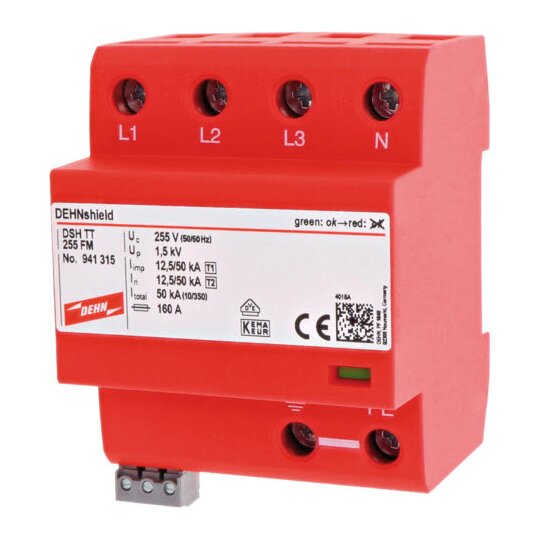

Dehn 941315 DSH TT 255 FM Kombiableiter
Typ1+2 f. dreiphasige TT-, TN-S-Systeme
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2031014
- EAN
- 4013364275324
- Hersteller-Nr.
- 941315
- DEHA.-Nr.
- 4746149
- eClass.-Nr.
- 27130808
- Herstellerlink
- Wunsch-Suchbegriff
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | true |
| Netzform TT | true |
| Netzform sonstige | false |
| Polzahl | 4 |
| BlitzstoŽƒstrom (10/350 s)s) | 50 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Spezifische Energie (W/R) | 625 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Fernsignalisierung | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | false |
| Energetisch koordinierte Schutzwirkung zum Endgerät | true |
| Spannungsschaltende Funkenstreckentechnologie | true |
| Überstromgeschützter Spannungsabgriff | false |
| Schutzart (IP) | IP20 |
Kombi-Ableiter DEHNshield TT 255 FM 4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme, Breite 4 TE, mit Fernmeldekontakt Ableiter Typ 1 + Typ 2 nach EN 61643-11 Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen Funkenstrecken-Technologie mit Folgestrombegrenzung Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 50 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH TT 255 FM Art.-Nr.: 941315 oder gleichwertig.
