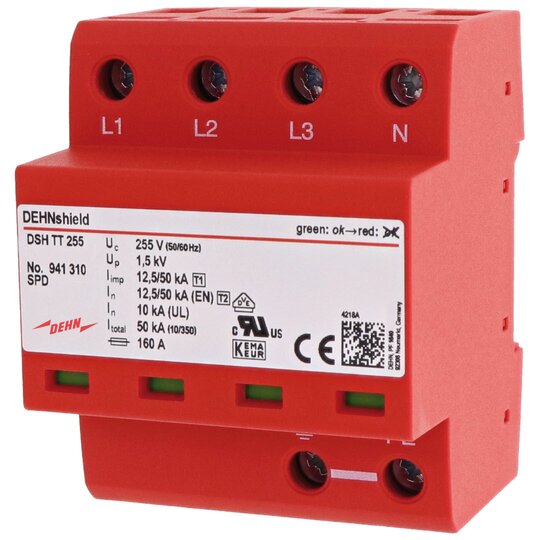

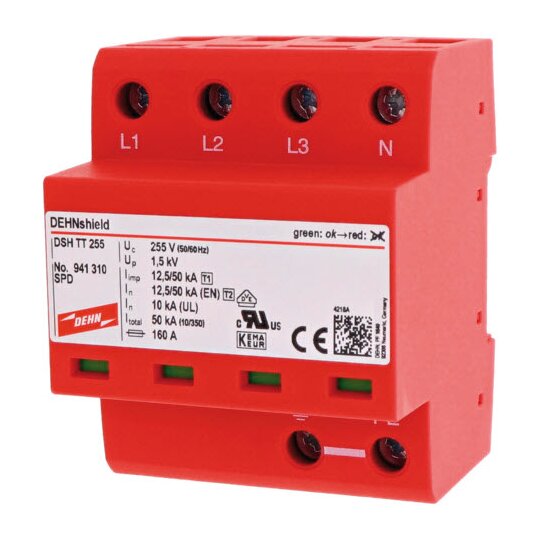

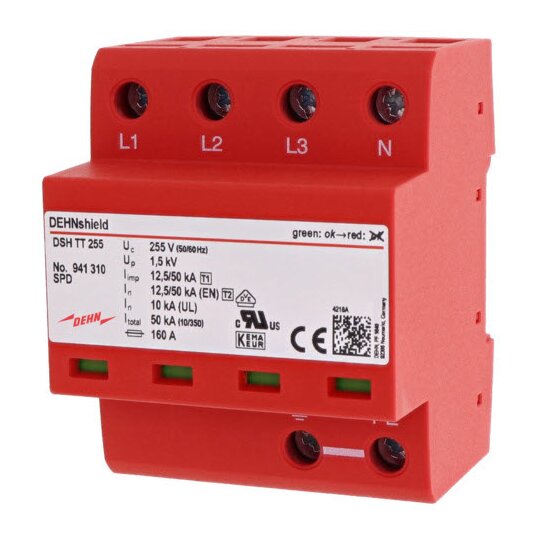

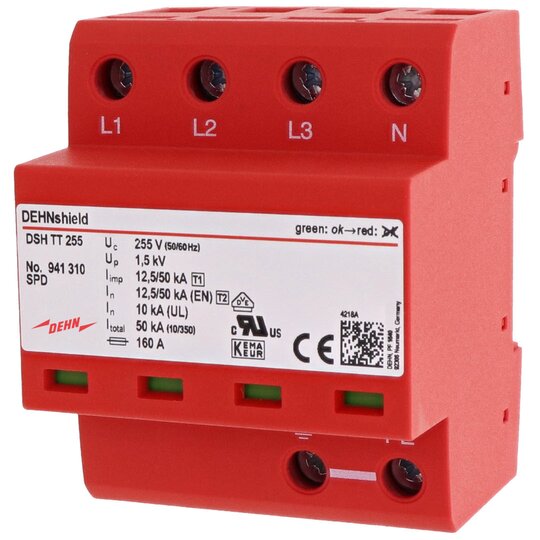

Dehn 941310 DSHTT255 Anschlussfertiger Basis-Kombi-Ableiter f.TT-+TN-S-Systeme
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2030778
EAN: 4013364131798
Hersteller-Nr.: 941310
DEHA.-Nr.: 3672518
eClass.-Nr.: 27130808
Zolltarif-Nr.: 85363090

Netzform DC	false
Netzform IT	false
Netzform TN	false
Netzform TN-C	false
Netzform TN-C-S	false
Netzform TN-S	true
Netzform TT	true
Netzform sonstige	false
Polzahl	4
BlitzstoŽƒstrom (10/350 s)s)	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Spezifische Energie (W/R)	625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Montageart	Hutschiene TH35
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)	25 qmm
Fernsignalisierung	false
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	false
Energetisch koordinierte Schutzwirkung zum Endgerät	true
Spannungsschaltende Funkenstreckentechnologie	true
Überstromgeschützter Spannungsabgriff	false
Schutzart (IP)	IP20

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 2. Höchste Dauerspannung: 255 V AC Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 50 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH TT 255 Art.-Nr.: 941310 oder gleichwertig.
