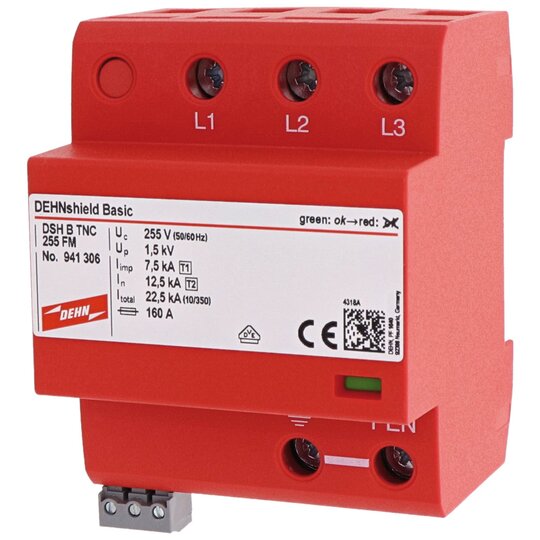

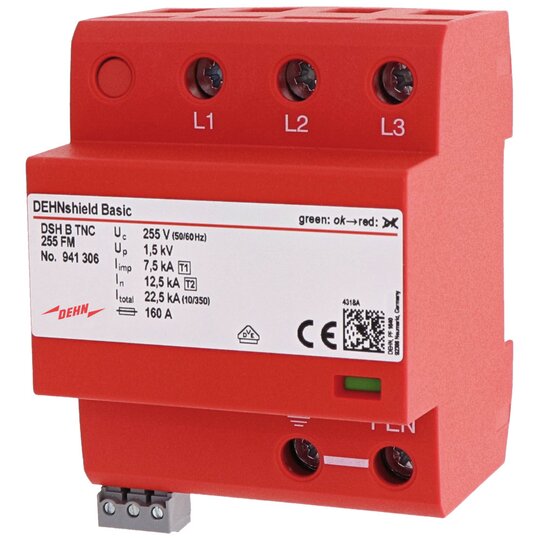

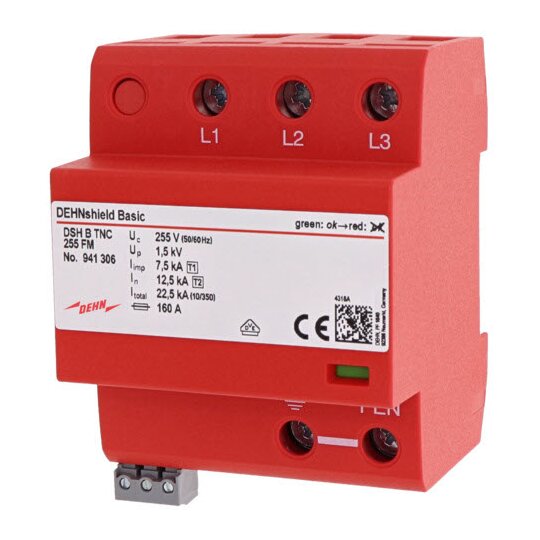

Dehn 941306 DSH B TNC 255 FM Anwendungsopt.Kombiableiter DEHNshield
1 Stück

Ihr Nettopreis
Art.-Nr.
2031066
EAN
4013364328068
Hersteller-Nr.
941306
DEHA.-Nr.
5187564
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C true
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 3
BlitzstoŽƒstrom (10/350 s)s) 22,5 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Folgestromlöschfähigkeit 25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Höchste Dauerspannung: 255 V AC Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 22,5 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH B TNC 255 FM Art.-Nr.: 941306 oder gleichwertig.
