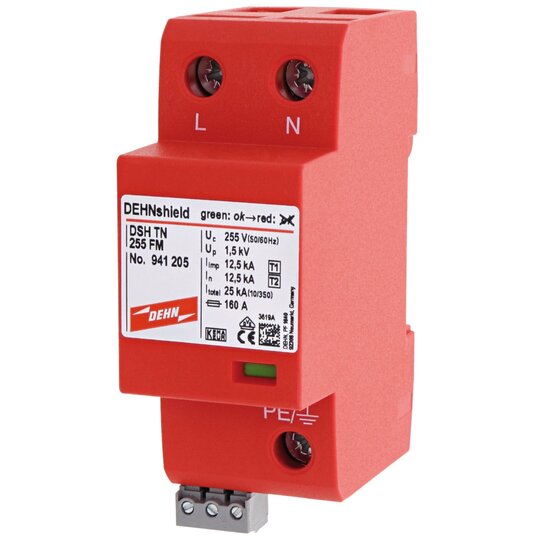

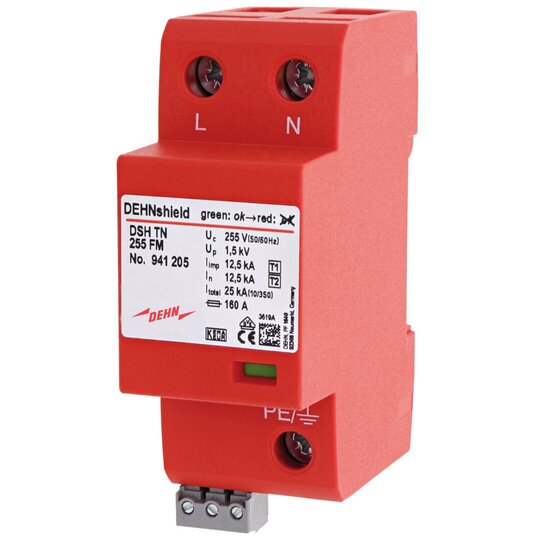

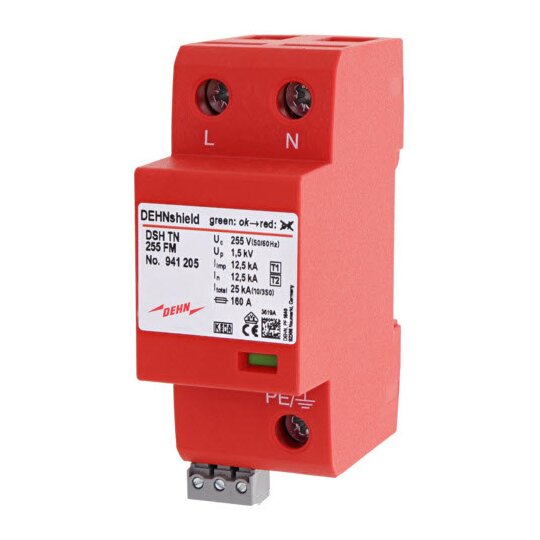

Dehn 941205 DSH TN 255 FM Kombiableiter Typ 1+2 für dreiphasige TN-Systeme
1 Stück

Listenpreis
Art.-Nr.
2031016
EAN
4013364289185
Hersteller-Nr.
941205
DEHA.-Nr.
5029050
eClass.-Nr.
27130808
Herstellerlink
Wunsch-Suchbegriff
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 156,25 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Kombi-Ableiter DEHNshield TN 255 FM 2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme, Breite 2TE, mit Fernmeldekontakt Ableiter Typ 1 + Typ 2 nach EN 61643-11 Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen Funkenstrecken-Technologie mit Folgestrombegrenzung Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 25 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH TN 255 FM Art.-Nr.: 941205 oder gleichwertig.
