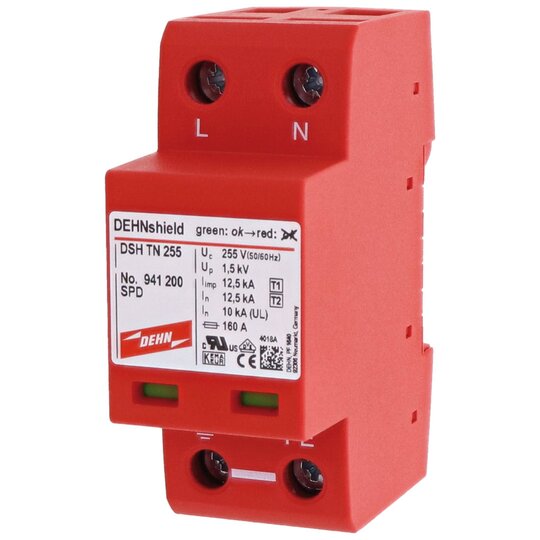

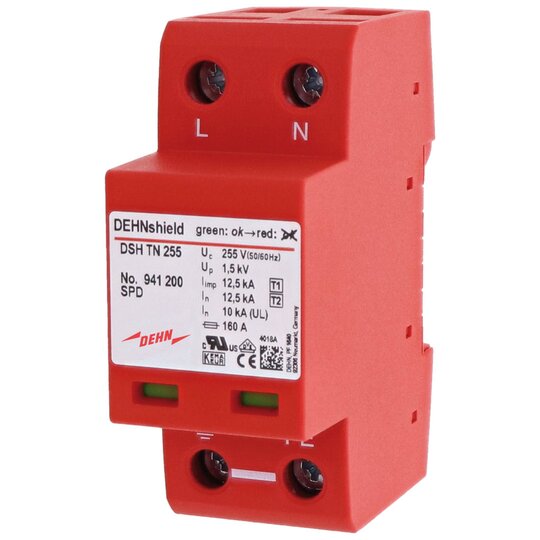

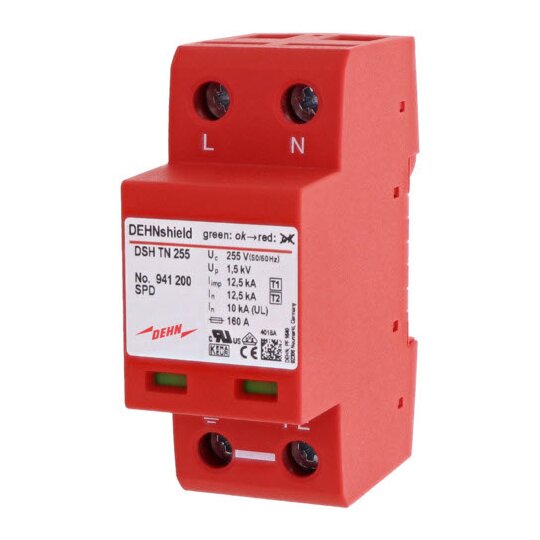

Dehn 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter f. 1ph TN-Systeme
1 Stück

Listenpreis
Art.-Nr.
2030775
EAN
4013364138209
Hersteller-Nr.
941200
DEHA.-Nr.
3672301
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Spezifische Energie (W/R) 156,25 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Kombi-Ableiter DEHNshield TN 255 2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme, Breite 2TE Ableiter Typ 1 + Typ 2 nach EN 61643-11 Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen Funkenstrecken-Technologie mit Folgestrombegrenzung Defektanzeige Höchste Dauerspannung: 255 V AC Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 25 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH TN 255 Art.-Nr.: 941200 oder gleichwertig.

Dehn 952589 STAK25 Stiftanschlussklemme
zur V-Verdrahtung Ü-schutzgeräten -25qmm
Dehn 52537
Art.-Nr.
2030801
Ihr Nettopreis
Bitte einloggen
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 0 ein

12345008_34951299.pdf

Schaltbild

Download (Stand: 19.12.2024)

12345008_34951300.pdf

Maßzeichnung

Download (Stand: 19.12.2024)

3012232.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12345008_12345071.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)
