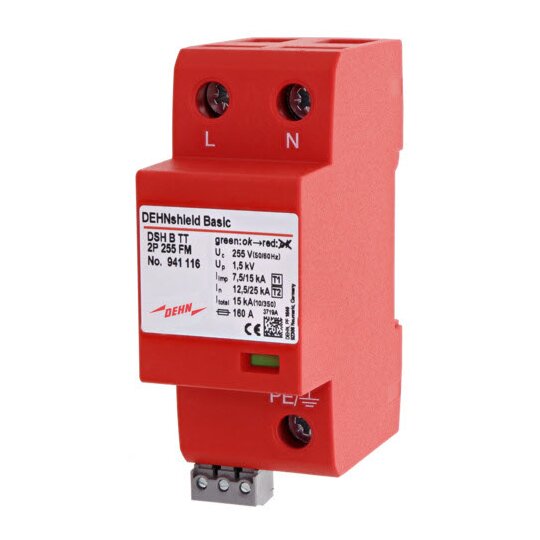

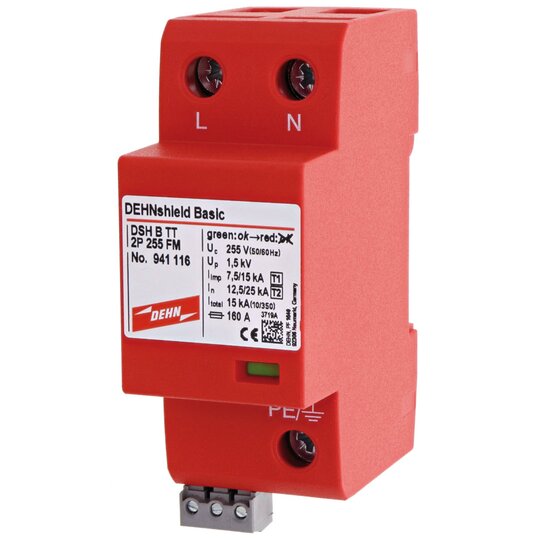

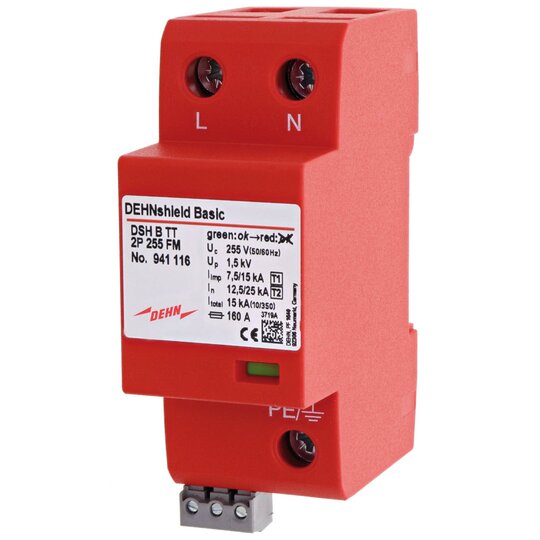

Dehn 941116 DSH B TT 2P 255 FM Anw.opt.Kombi-Ableiter DEHNshield B Typ
1 Stück

Ihr Nettopreis
Art.-Nr.
2031134
EAN
4013364373235
Hersteller-Nr.
941116
DEHA.-Nr.
5711673
eClass.-Nr.
27130808
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT true
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 15 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät true
Spannungsschaltende Funkenstreckentechnologie true
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Höchste Dauerspannung: 255 V AC Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 15 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie, sowie direkt zum Endgerät Fabrikat: DEHN Typ: DSH B TT 2P 255 FM Art.-Nr.: 941116 oder gleichwertig.

12345008_34951351.pdf

Schaltbild

Download (Stand: 09.01.2025)

12345008_34951313.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3011180.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12345008_12345086.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
