| Nennspannung DC |
5.0 - 5.0 V |
| Höchste Dauerspannung AC |
4,2 V |
| Höchste Dauerspannung DC |
6 V |
| Nennableitstoßstrom (8/20) |
20 kA |
| BlitzstoŽƒstrom (10/350 s)s) |
1 kA |
| Nennlaststrom |
0,1 A |
| Schutzpegel Ader/Ader |
12 V |
| Schutzpegel Ader/Erde |
700 V |
| Grenzfrequenz |
100 MHz |
| Montageart |
sonstige |
| Anschluss 1 |
Anschlussleitung |
| Ableiterüberwachung |
false |
| Mit Fernmeldekontakt |
false |
| Explosionsgeprüfte Ausführung |
true |
| Trennmöglichkeit des Signalkreises |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Erdung über |
separater Leiter |
| Schutzart (IP) |
IP67 |

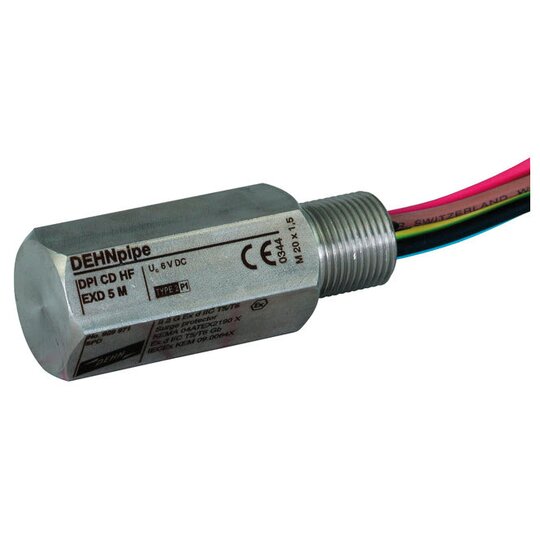

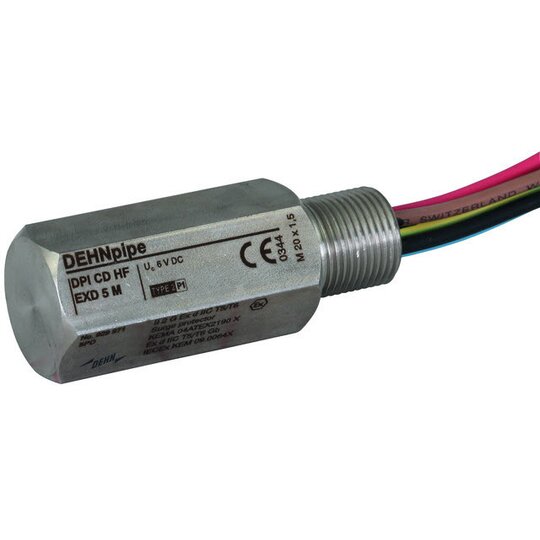

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD HF EXD 5 M Überspannungs-Ableiter der Ableiterklasse Type 2 / P1 DEHNpipe, geprüft nach EN 61643-21, in V4A, IP 67, in Ex (d)-Ausführung, zum Einschrauben in Feldgeräte mit 2-Leiter-Messtechnik, serieller Schutz von einer erdpotentialfrei betriebenen Doppelader sowie Bussysteme in Ex-Zone 1 oder 2. Ableiterklasse: T Höchste Dauerspannung DC: 6 V Nennstrom bei 80 °C: 0,1 A C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA Grenzfrequenz Ad-Ad: 100 MHz Fabrikat: DEHN Typ: DPI CD HF EXD 5 M Art.-Nr.: 929971 oder gleichwertig.'
